उत्पाद विवरण:
|
| उत्पाद का नाम: | 100 एंगल ग्राइंडर के लिए स्पाइरल बेवेल गियर 90° स्थानिक दिशा परिवर्तन | दांत प्रोफ़ाइल: | ग्लीसन |
|---|---|---|---|
| प्रकार: | सर्पिल बेवल गियर | विशेषताएं: | टूट फुट प्रतिरोधी; प्रभाव-प्रतिरोधी |
| कार्य: | स्थानिक दिशा परिवर्तन; गति में वृद्धि | आवेदन: | 100 कोण पीसनेवाला |

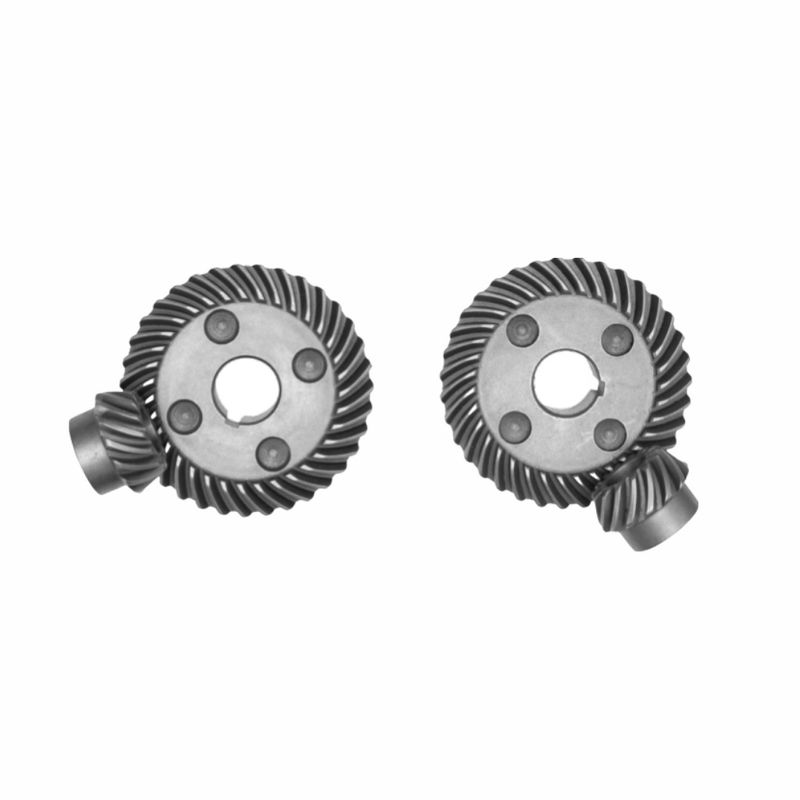

100 एंगल ग्राइंडर के लिए स्पाइरल बेवेल गियर 90° स्थानिक दिशा परिवर्तन
I. बुनियादी ट्रांसमिशन तर्क — स्थानिक दिशा परिवर्तन और गति में वृद्धि
1.पावर ट्रांसमिशन:एंगल ग्राइंडर मोटर द्वारा उत्पादित घूर्णी टॉर्क को ड्राइविंग छोटे स्पाइरल बेवेल गियर (मोटर शाफ्ट से जुड़ा) के माध्यम से दांत की सतह के मेशिंग के माध्यम से संचालित बड़े स्पाइरल बेवेल गियर (ग्राइंडिंग डिस्क शाफ्ट से जुड़ा) में प्रेषित किया जाता है। दो गियर के अक्ष 90° पर लंबवत होते हैं, जो मोटर की क्षैतिज दिशा से ग्राइंडिंग डिस्क की ऊर्ध्वाधर दिशा में पावर का स्थानिक दिशा परिवर्तन प्राप्त करते हैं और ग्राइंडिंग डिस्क को घुमाने के लिए चलाते हैं।
2.गति-बढ़ाने का सिद्धांत: “छोटे गियर द्वारा बड़े गियर को चलाने और गति बढ़ाने” की विशेषता का उपयोग करते हुए, मोटर की गति बढ़ाई जाती है, जिससे ग्राइंडिंग डिस्क 8000 - 12000 r/min की उच्च गति तक पहुँच सकती है, जो एंगल ग्राइंडर के कटिंग और ग्राइंडिंग में उच्च रैखिक गति की आवश्यकता को पूरा करती है।
II. एंगल ग्राइंडर के साथ समन्वय — ग्राइंडिंग दक्षता और सटीकता सुनिश्चित करना
1.कुशल ग्राइंडिंग:स्पाइरल बेवेल गियर में एक बड़ा मेशिंग संपर्क क्षेत्र और स्थिर ट्रांसमिशन होता है, और यह उच्च टॉर्क को स्थिर रूप से प्रेषित कर सकता है, जिससे ग्राइंडिंग डिस्क लगातार उच्च गति से घूम सकती है। अपघर्षक कणों की “कटिंग - ग्राइंडिंग” क्रिया के माध्यम से, तेजी से सामग्री हटाने को प्राप्त किया जाता है।
2.सटीक नियंत्रण:गियर दांत प्रोफाइल में उच्च सटीकता होती है, जो ट्रांसमिशन सिंक्रनाइज़ेशन सुनिश्चित करती है, जिससे ग्राइंडिंग डिस्क का रोटेशन रनआउट छोटा हो जाता है, ग्राइंडिंग/कटिंग के दौरान “चैटर मार्क्स” और “डिफ्लेक्टेड कटिंग” की घटना से बचा जाता है, और प्रसंस्करण सटीकता में सुधार होता है।
III. मुख्य डिज़ाइन — एंगल ग्राइंडर की कार्य स्थितियों के अनुकूलन
1.सामग्री और हीट ट्रीटमेंट:20CrMnTi मिश्र धातु इस्पात का आमतौर पर उपयोग किया जाता है। कार्बराइजिंग, क्वेंचिंग + ग्राइंडिंग के बाद, दांत की सतह की कठोरता HRC58 - 62 तक पहुँच जाती है, जो पहनने के लिए प्रतिरोधी और प्रभाव प्रतिरोधी है, और एंगल ग्राइंडर के उच्च-आवृत्ति स्टार्ट-स्टॉप और भारी-लोड ग्राइंडिंग की कार्य स्थितियों का सामना कर सकती है।
2.स्थापना और क्लीयरेंस:टेपर फिट + कीवे पोजिशनिंग के माध्यम से, मोटर शाफ्ट और ग्राइंडिंग डिस्क शाफ्ट के साथ गियर की समाक्षीयता सुनिश्चित की जाती है, और अक्षीय रनआउट ≤ 0.05 मिमी है; और ट्रांसमिशन दक्षता और शोर को संतुलित करने के लिए शिम आदि के साथ मेशिंग क्लीयरेंस को समायोजित किया जाता है।
यह स्पाइरल बेवेल गियर का सेट 100 एंगल ग्राइंडर का “पावर कोर हब” है: यह 90° स्थानिक दिशा परिवर्तन के माध्यम से मोटर पावर को प्रेषित करता है, और छोटे गियर का उपयोग करके बड़े गियर को चलाने से गति में वृद्धि करता है, जिससे ग्राइंडिंग डिस्क कुशल ग्राइंडिंग के लिए उच्च गति तक पहुँच सकती है; उच्च-शक्ति वाली सामग्री और उच्च-सटीक डिज़ाइन के साथ, यह कटिंग और ग्राइंडिंग संचालन के दौरान एंगल ग्राइंडर की स्थिरता और सटीकता सुनिश्चित करता है, जो धातु प्रसंस्करण और पत्थर उपचार जैसे परिदृश्यों में सतह उपचार की आवश्यकताओं का समर्थन करता है।
|
उत्पाद |
100 एंगल ग्राइंडर के लिए स्पाइरल बेवेल गियर 90° स्थानिक दिशा परिवर्तन |
|---|---|
| दांत प्रोफाइल | ग्लिसन |
| प्रकार | स्पाइरल बेवेल गियर |
| विशेषताएँ | पहनने के लिए प्रतिरोधी; प्रभाव प्रतिरोधी |
| कार्य | स्थानिक दिशा परिवर्तन; गति बढ़ाना |
| ड्राइंग नंबर | MR19/20 |
| दांतों की संख्या (Z) | Z=14/35 |
| अनुप्रयोग | 100 एंगल ग्राइंडर |
| सेवा | अनुकूलित |
DINGSCO प्रेसिजन गियर सॉल्यूशंस — उपकरण ट्रांसमिशन में अग्रणी बल
मुख्य लाभ: अत्याधुनिक उपकरण × डिजिटल प्रक्रियाएँ × पूर्ण-चक्र सेवाएँ
एक अग्रणी प्रेसिजन गियर निर्माता के रूप में, DINGSCO हमारे कई CNC सात-अक्ष पाँच-लिंकेज स्पाइरल बेवेल गियर ग्राइंडिंग/मिलिंग मशीनों और ग्लिसन स्पाइरल बेवेल कटर तकनीक के माध्यम से माइक्रो हाई-प्रिसिजन स्पाइरल बेवेल गियर और हाइपोइड गियर के अनुकूलित उत्पादन में विशेषज्ञता रखता है। DIN 6 सटीकता वर्ग (दांत प्रोफाइल त्रुटि ≤ ±5μm), 95%+ ट्रांसमिशन दक्षता, और अल्ट्रा-हाई रिडक्शन अनुपात के साथ, हम रोबोटिक्स, मोटर ड्राइव, नई ऊर्जा वाहनों और अन्य के लिए विश्वसनीय ट्रांसमिशन समाधान प्रदान करते हैं।
DINGSCO क्यों चुनें?
✅ उच्च सटीकता:DIN 6 ग्रेड सटीकता प्राप्त करना, दांत प्रोफाइल त्रुटियों को नियंत्रित करने में उद्योग का नेतृत्व करना।
✅ उच्च दक्षता:300:1 तक के एकल-चरण रिडक्शन अनुपात के साथ, और 95% से अधिक की ट्रांसमिशन दक्षता।
✅ स्थायित्व:40% कम जीवनचक्र लागत, <0.5% विफलता दर।
✅ तेज़ प्रतिक्रिया:डिजिटल प्रक्रिया डिलीवरी चक्र को 20 कार्य दिवसों तक छोटा कर सकती है।
गियर अनुकूलन प्रस्तावों और 3D मेशिंग सिमुलेशन के लिए जल्द ही हमसे संपर्क करें!
