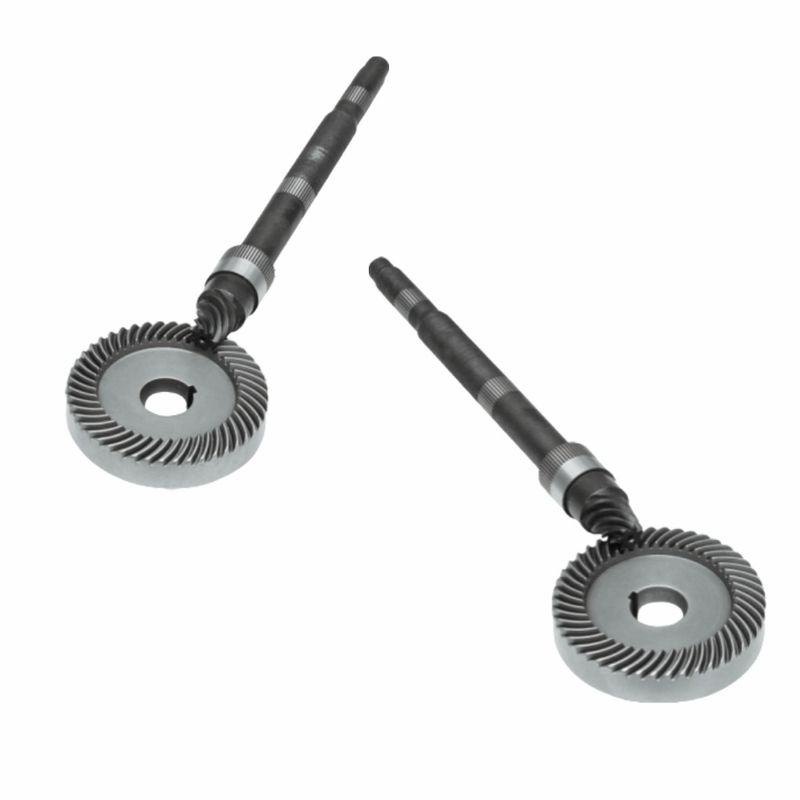

स्थिरता के लिए बड़े संचरण अनुपात के साथ 180 पॉलिशर बेवल गियर किट

स्थिरता के लिए बड़े ट्रांसमिशन अनुपात के साथ 180 पॉलिशर बेवेल गियर किट


I. बुनियादी ट्रांसमिशन तर्क — बेवेल गियर का स्थानिक दिशा परिवर्तन
बेवेल गियर एक स्थानिक गैर-समानांतर शाफ्ट ट्रांसमिशन तंत्र हैं (दोनों शाफ्ट एक निश्चित कोण बनाते हैं, आमतौर पर 90° लंबवत)। 180 पॉलिशर में, वे दो मुख्य कार्य करते हैं:
1. दिशा-परिवर्तन ट्रांसमिशन
पॉलिशर मोटर द्वारा क्षैतिज घूर्णी शक्ति को ड्राइविंग बेवेल गियर (छोटे गियर) के दांत की सतह के मेशिंग के माध्यम से संचालित बेवेल गियर (बड़ा गियर, पॉलिशिंग डिस्क शाफ्ट से जुड़ा) तक प्रेषित किया जाता है। शक्ति की दिशा क्षैतिज से ऊर्ध्वाधर (या एक झुके हुए कोण) में बदल जाती है, जिससे पॉलिशिंग डिस्क घूमती है।
2. टॉर्क रूपांतरण
बेवेल गियर के ट्रांसमिशन अनुपात का उपयोग करके, “धीमा करना और टॉर्क बढ़ाना” या “तेज करना और टॉर्क कम करना” प्राप्त किया जाता है। 180 पॉलिशर को पॉलिशिंग डिस्क में कम गति और उच्च टॉर्क की आवश्यकता होती है। एक बड़े ट्रांसमिशन अनुपात (ड्राइविंग व्हील छोटा है और संचालित व्हील बड़ा है) के डिजाइन के माध्यम से, मोटर के उच्च-गति घूर्णन को पॉलिशिंग डिस्क के स्थिर कम-गति घूर्णन में परिवर्तित किया जाता है, जो समान पीस बल सुनिश्चित करता है।

II. पॉलिशर के साथ समन्वय — “ग्राइंडिंग क्रियाओं का सटीक नियंत्रण”
पॉलिशर का मूल पॉलिशिंग डिस्क + दबाव पीस की उच्च गति घूर्णन है। बेवेल गियर मोटर, पॉलिशिंग डिस्क शाफ्ट और गति-विनियमन तंत्र के साथ सहयोग करके पीस प्रक्रिया को सटीक रूप से नियंत्रित करते हैं:
1. शुद्ध ग्राइंडिंग मोड (उदाहरण के लिए, धातुओं, पत्थरों की पॉलिशिंग)
बेवेल गियर सीधे मोटर से जुड़ा होता है, और टॉर्क को निश्चित-अनुपात मेशिंग के माध्यम से स्थिर रूप से प्रेषित किया जाता है। पॉलिशिंग डिस्क की घूर्णन गति को मोटर गति विनियमन (या गियरबॉक्स) द्वारा नियंत्रित किया जाता है। ड्राइविंग व्हील का इनवोल्यूट दांत प्रोफाइल (या गोलाकार चाप दांत) स्थिर मेशिंग सुनिश्चित करता है, और पॉलिशिंग डिस्क का घूर्णन रनआउट ≤ 0.1 मिमी है, जो असमान ग्राइंडिंग चिह्नों से बचता है।
2. परिवर्तनीय-गति ग्राइंडिंग मोड (विभिन्न सामग्रियों के अनुकूल)
कुछ 180 पॉलिशर एक परिवर्तनीय-गति गियरबॉक्स से लैस हैं, और बेवेल गियर सेट इसका एक हिस्सा है। एक शिफ्टिंग तंत्र के माध्यम से, विभिन्न दांतों की संख्या वाले बेवेल गियर का युग्मन स्विच किया जाता है, जिससे पॉलिशिंग डिस्क की घूर्णन गति का स्टीप्लेस/स्टेप-बाय-स्टेप समायोजन महसूस होता है, जो धातुओं (कम गति, उच्च दबाव) और लकड़ी (मध्यम गति, हल्का दबाव) जैसी विभिन्न सामग्रियों की ग्राइंडिंग आवश्यकताओं के अनुकूल होता है।

III. मुख्य डिजाइन — पॉलिशर अनुकूलन के लिए “उच्च पहनने का प्रतिरोध + कम कंपन”
पॉलिशर की दीर्घकालिक ग्राइंडिंग और उच्च-सटीक ग्राइंडिंग सुनिश्चित करने के लिए, बेवेल गियर में ये विशेष डिजाइन हैं:
1. सामग्री और ताप उपचार
▶ड्राइविंग व्हील (छोटा गियर): 20CrMnTi मिश्र धातु इस्पात का आमतौर पर उपयोग किया जाता है। कार्बराइजिंग, क्वेंचिंग + ग्राइंडिंग के बाद, दांत की सतह की कठोरता HRC58 - 62 है, और पहनने-प्रतिरोधी सेवा जीवन 10000 घंटे से अधिक है।
▶संचालित व्हील (बड़ा गियर): 45# इस्पात का उपयोग क्वेंचिंग और टेम्पलिंग उपचार के लिए किया जाता है, और दांत की सतह को अधिभार फ्रैक्चर से बचने के लिए इंडक्शन-कठोर किया जाता है।
2. दांत प्रोफाइल और सटीकता
▶ग्लीसन सिस्टम गोलाकार चाप दांत बेवेल गियर को अपनाया गया है। सीधे-दांत बेवेल गियर की तुलना में, मेशिंग संपर्क अनुपात 30% बढ़ जाता है, और ट्रांसमिशन शोर 10dB कम हो जाता है, जो पॉलिशर की कम-शोर आवश्यकता को पूरा करता है।
▶दांत प्रोफाइल सटीकता ग्रेड 7 - 8 है, और दांत की सतह की खुरदरापन Ra ≤ 0.8μm है, जो पॉलिशिंग डिस्क की घूर्णन सटीकता सुनिश्चित करता है और ग्राइंडिंग चटर मार्क्स को कम करता है।
3. असेंबली और क्लीयरेंस समायोजन
▶बेवेल गियर, मोटर शाफ्ट और पॉलिशिंग डिस्क शाफ्ट एक टेपर फिट + कीवे पोजिशनिंग अपनाते हैं, और अक्षीय रनआउट ≤ 0.05 मिमी है, जो पॉलिशर कंपन के कारण गियर ढीला होने से बचता है।
▶गियर मेशिंग क्लीयरेंस को शिम समायोजन विधि द्वारा नियंत्रित किया जाता है, जो ट्रांसमिशन दक्षता सुनिश्चित करता है और बिजली के नुकसान को कम करता है।

बेवेल गियर का यह सेट 180 पॉलिशर का “पावर दिशा-परिवर्तन हब” है: यह स्थानिक ऊर्ध्वाधर शाफ्ट ट्रांसमिशन के माध्यम से पावर दिशा परिवर्तन का एहसास कराता है, मोटर और गति-विनियमन तंत्र के साथ सहयोग करता है, और पॉलिशिंग डिस्क की घूर्णन गति और टॉर्क को सटीक रूप से नियंत्रित करता है; उच्च-पहनने-प्रतिरोध सामग्री और उच्च-सटीक दांत प्रोफाइल डिजाइन के साथ, यह दीर्घकालिक और उच्च-दबाव ग्राइंडिंग के तहत पॉलिशर की स्थिरता और सटीकता सुनिश्चित करता है। इसका डिजाइन तर्क “स्थानिक ट्रांसमिशन अनुकूलन + कार्य स्थिति मांग अनुकूलन” को दर्शाता है, और यह पॉलिशर के कुशल और सटीक ग्राइंडिंग को प्राप्त करने के लिए मुख्य ट्रांसमिशन आधार है — छोटे गियर बड़े पैमाने पर ग्राइंडिंग चलाते हैं और धातु प्रसंस्करण, पत्थर उपचार और फर्नीचर निर्माण जैसे उद्योगों में सतह उपचार प्रक्रियाओं का समर्थन करते हैं।

DINGSCO प्रेसिजन गियर सॉल्यूशंस — उपकरण ट्रांसमिशन में अग्रणी बल

मुख्य लाभ: अत्याधुनिक उपकरण × डिजिटल प्रक्रियाएँ × पूर्ण-चक्र सेवाएँ

एक अग्रणी प्रेसिजन गियर निर्माता के रूप में, DINGSCO हमारे कई CNC सात-अक्ष पांच-लिंकेज स्पाइरल बेवेल गियर ग्राइंडिंग/मिलिंग मशीनों और ग्लेसन स्पाइरल बेवेल कटर तकनीक के माध्यम से माइक्रो हाई-प्रिसिजन स्पाइरल बेवेल गियर और हाइपोइड गियर के अनुकूलित उत्पादन में विशेषज्ञता रखता है। DIN 6 प्रेसिजन क्लास (दांत प्रोफाइल त्रुटि ≤ ±5μm), 95%+ ट्रांसमिशन दक्षता, और अल्ट्रा-हाई रिडक्शन रेशियो के साथ, हम रोबोटिक्स, मोटर ड्राइव, नई ऊर्जा वाहनों और अधिक के लिए विश्वसनीय ट्रांसमिशन समाधान प्रदान करते हैं।

DINGSCO क्यों चुनें?
✅ उच्च प्रेसिजन: DIN 6 ग्रेड सटीकता प्राप्त करना, दांत प्रोफाइल त्रुटियों को नियंत्रित करने में उद्योग का नेतृत्व करना।
✅ उच्च दक्षता: 300:1 तक का सिंगल-स्टेज रिडक्शन रेशियो और 95% से अधिक की ट्रांसमिशन दक्षता के साथ।
✅ स्थायित्व: 40% कम जीवनचक्र लागत, <0.5% विफलता दर।
✅ तेज़ प्रतिक्रिया: डिजिटल प्रक्रिया डिलीवरी चक्र को 20 कार्य दिवसों तक छोटा कर सकती है।

गियर अनुकूलन प्रस्तावों और 3D मेशिंग सिमुलेशन के लिए जल्द ही हमसे संपर्क करें!
