टेढ़ हाइपोइड मेशिंग बेवल पिनियन एक्सिस ऑफसेट के लिए मिट्टी के बरतन Reducer

पॉटरी रिड्यूसर के लिए स्क्यू हाइपोइड मेशिंग बेवल पिनियन एक्सिस ऑफसेट

संरचनात्मक विशेषताएं

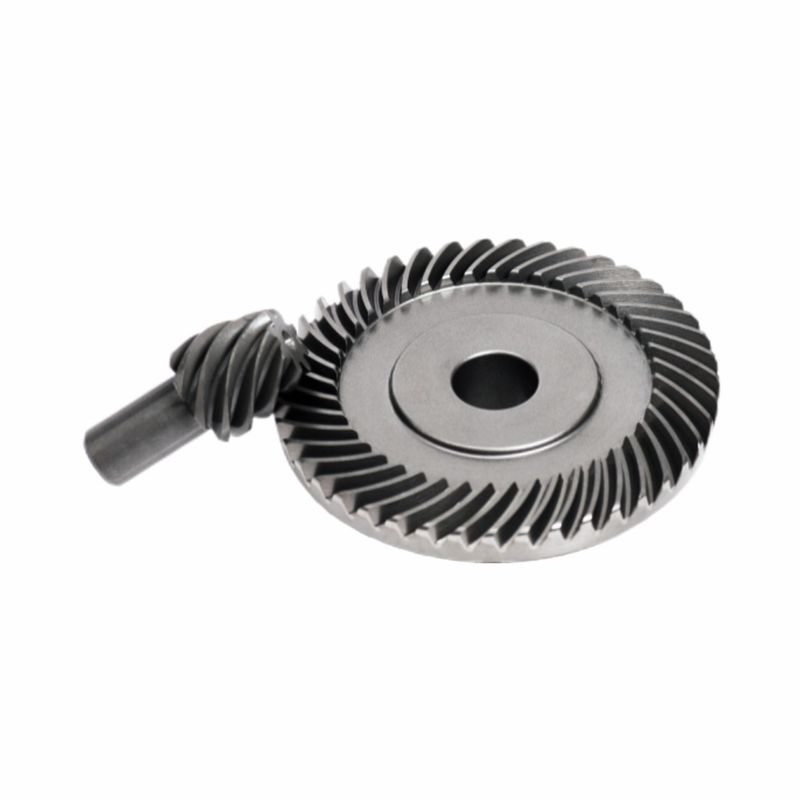

अक्ष ऑफसेट:पिनियन की धुरी (बाईं ओर शाफ्ट वाला गियर छोटा है) बड़े गियर (दाईं ओर बड़ा डिस्क गियर) की धुरी के समान विमान में नहीं है, और एक महत्वपूर्ण ऑफसेट है। यह ऑफ़सेट डिज़ाइन रेड्यूसर में लचीले लेआउट, स्थान के कुशल उपयोग और अधिक कॉम्पैक्ट ट्रांसमिशन संरचना डिज़ाइन की अनुमति देता है।
हेलिक्स कोण अंतर:पिनियन गियर का हेलिक्स अधिक कॉम्पैक्ट और झुका हुआ होता है, और इसका हेलिक्स कोण बुल गियर की तुलना में बड़ा होता है। यह समान मापांक और दांतों की संख्या के तहत पिनियन व्यास को अपेक्षाकृत बड़ा बनाता है, जो गियर की ताकत को बढ़ाता है, और मेशिंग के दौरान ओवरलैप की उच्च डिग्री होती है, जो ट्रांसमिशन प्रक्रिया के दौरान अधिक आसानी से बिजली संचारित कर सकती है, कंपन और शोर को कम कर सकती है, और मिट्टी के बर्तनों के रेड्यूसर के स्थिर संचालन की जरूरतों को पूरा कर सकती है।


टूथ प्रोफ़ाइल सुविधाएँ
दांत का आकार:दांत की दिशा से, यह पाया जा सकता है कि दांत का तार एक चाप आकार प्रस्तुत करता है, जो प्रसंस्करण में दांत को पीसने के लिए सुविधाजनक है, जो उच्च परिशुद्धता प्राप्त करने के लिए अनुकूल है, ताकि मिट्टी के बर्तनों के रेड्यूसर की उच्च गति और उच्च परिशुद्धता ट्रांसमिशन आवश्यकताओं को अनुकूलित किया जा सके।
दांत की ऊंचाई का प्रकार:गियर सिकुड़न वाले दांत के प्रकार से संबंधित है, दांत की ऊंचाई धीरे-धीरे बड़े सिरे से छोटे सिरे तक सिकुड़ती है, यह दांत की ऊंचाई डिजाइन ट्रांसमिशन ताकत सुनिश्चित करते हुए गियर के बल वितरण को अनुकूलित करने और ट्रांसमिशन दक्षता में सुधार करने में मदद करती है।


दिखावट आकार
अनुमानित बेवल गियर:बड़ा गियर पूरी तरह से डिस्क के आकार का होता है, और दांत रेडियल रूप से केंद्र से बाहर तक वितरित होते हैं, बेवेल गियर के विस्तार रूप के समान, लेकिन अक्ष ऑफसेट और अद्वितीय दांत की सतह के आकार के कारण यह सामान्य बेवल गियर से अलग होता है। पिनियन शाफ्ट के आकार का होता है, जो बड़े गियर से जुड़ा होता है, और दोनों पावर ट्रांसमिशन और मंदी कार्यों को प्राप्त करने के लिए सहयोग करते हैं।
बड़े और छोटे गियर फिट:छोटे गियर छोटे होते हैं और बड़े गियर की तुलना में कम दांत होते हैं, और बड़े गियर में बड़ी मात्रा और अधिक दांत होते हैं। जब पॉटरी रिड्यूसर काम कर रहा होता है, तो पिनियन बड़े गियर को घुमाने के लिए चलाता है, और दोनों के मेशिंग ट्रांसमिशन के माध्यम से, गति को कम करने और टॉर्क को बढ़ाने का प्रभाव महसूस किया जाता है, ताकि पॉटरी रिड्यूसर के प्रत्येक कामकाजी हिस्से के लिए उपयुक्त पावर आउटपुट प्रदान किया जा सके।

डिंगस्को प्रिसिजन गियर सॉल्यूशंस —उपकरण ट्रांसमिशन में अग्रणी बल

मुख्य लाभ: अत्याधुनिक उपकरण × डिजिटलीकृत प्रक्रियाएं × पूर्ण-चक्र सेवाएं


एक अग्रणी सटीक गियर निर्माता के रूप में, DINGSCO हमारे मल्टीपल सीएनसी सात-अक्ष पांच-लिंकेज सर्पिल बेवल गियर ग्राइंडिंग/मिलिंग मशीनों और ग्लीसन सर्पिल बेवल कटर तकनीक के माध्यम से सूक्ष्म उच्च-परिशुद्धता सर्पिल बेवल गियर और हाइपोइड गियर के अनुकूलित उत्पादन में माहिर है। DIN 6 परिशुद्धता वर्ग (टूथ प्रोफाइल त्रुटि ≤ ±5μm), 95%+ ट्रांसमिशन दक्षता और अल्ट्रा-हाई रिडक्शन अनुपात के साथ, हम रोबोटिक्स, मोटर ड्राइव, नई ऊर्जा वाहनों और अधिक के लिए विश्वसनीय ट्रांसमिशन समाधान प्रदान करते हैं।

डिंगस्को को क्यों चुनें?
✅उच्चा परिशुद्धि:डीआईएन 6 ग्रेड सटीकता प्राप्त करना, टूथ प्रोफ़ाइल त्रुटियों को नियंत्रित करने में उद्योग का नेतृत्व करना।

✅उच्च दक्षता:300:1 तक के एकल-चरण कटौती अनुपात और 95% से अधिक की ट्रांसमिशन दक्षता के साथ।

✅स्थायित्व:40% कम जीवनचक्र लागत, <0.5% विफलता दर।
✅तेज़ प्रतिक्रिया:डिजिटल प्रक्रिया डिलीवरी चक्र को 20 कार्य दिवसों तक छोटा कर सकती है।

गियर अनुकूलन प्रस्तावों और 3डी मेशिंग सिमुलेशन के लिए जल्द ही हमसे संपर्क करें!
