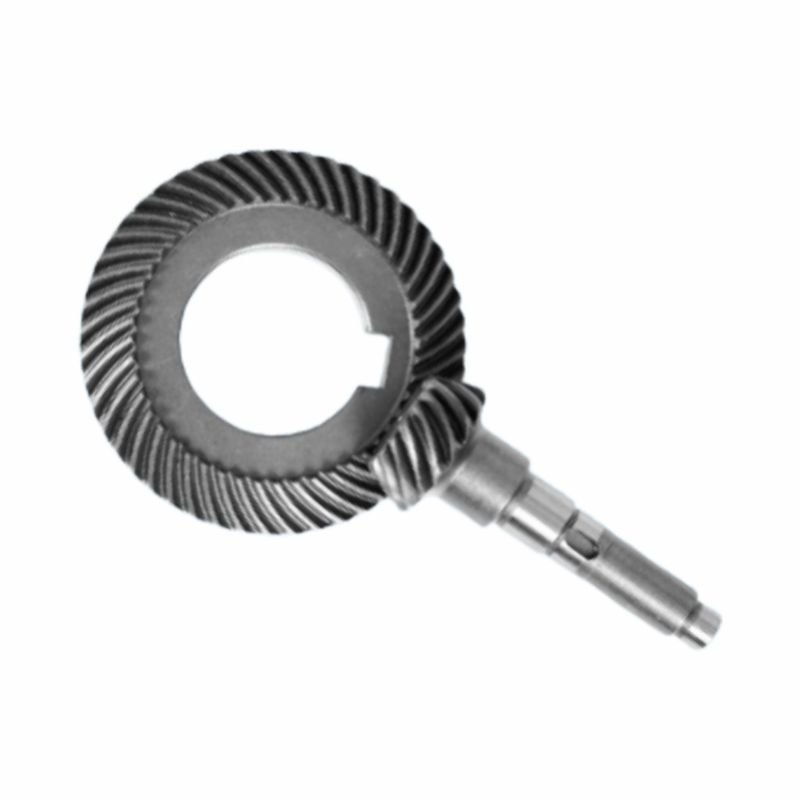

माइक्रो रिड्यूसर के लिए हाइपोइड एंगल गियर किट 80 डिग्री एंगेजमेंट
1तकनीकी सिद्धांत और संरचनात्मक विशेषताएं
1 गैर-मानक शाफ्ट प्रतिच्छेदन कोण डिजाइन
- 80° शाफ्ट कोणःपारंपरिक हाइपोइड गियर के 90° वर्टिकल ट्रांसमिशन से भिन्न, इस गियर के इनपुट और आउटपुट शाफ्ट 80° के कोण पर व्यवस्थित हैं,जो उन परिदृश्यों के लिए उपयुक्त है जहां स्थान सीमित है या गैर-ऑर्टोगोनल ट्रांसमिशन की आवश्यकता है.
- धुरी के विस्थापनःहाइपोइड गियर का जाली बिंदु धुरी पर नहीं है, लेकिन ऑफसेट डिजाइन असर क्षमता में सुधार के लिए दांत की सतह के संपर्क तनाव वितरण को अनुकूलित करता है।
गियर पीसने की प्रक्रिया और सामग्री की विशेषताएं
- कठोर दांतों की सतह का प्रसंस्करण:कार्बोराइजिंग और शमन प्रक्रिया को अपनाया जाता है, दांत की सतह की कठोरता 56-62HRC तक होती है, और उच्च परिशुद्धता पीसने के बाद, दांत की सतह की कठोरता Ra≤0.8μm,और सटीकता स्तर आईएसओ 10 या उससे ऊपर तक पहुंच सकता है, जो पहनने और शोर को काफी कम करता है।
- निरंतर घुमाव प्रौद्योगिकीःएक पूर्ण सीएनसी सर्पिल कॉवल गियर मशीनिंग मशीन का उपयोग, एक दो परत काटने वाले सिर के माध्यम से लगातार अनुक्रमण काटने, पारंपरिक अंतराल वाले दांत विभाजन की सटीकता के नुकसान से बचने,और उत्तल और उत्तल सतहों के स्वतंत्र पैरामीटर समायोजन का समर्थन.
3 लघुकृत डिजाइन
- कॉम्पैक्ट डिजाइनः38 मिमी के छोटे व्यास उपलब्ध हैं और वजन हल्का है, जिससे उन्हें सटीक उपकरण में एकीकरण के लिए उपयुक्त बनाया जाता है।
- खोखले शाफ्ट विन्यासःकुछ मॉडलों में कपलिंग या लीड स्क्रू को सीधे माउंट करने के लिए खोखले आउटपुट शाफ्ट का उपयोग किया जाता है, जिससे यांत्रिक डिजाइन सरल होता है।
2प्रदर्शन लाभ
1 उच्च कमी अनुपात और उच्च दक्षता
- एकल-चरण गियर अनुपात 300 तकः1:कीड़ा गियर reducers (केवल 60%-70% की दक्षता) की तुलना में, hypoid गियर की दक्षता 90% से अधिक है और कोई स्व-लॉकिंग,जो द्विदिश प्रसारण की आवश्यकता वाले परिदृश्यों के लिए उपयुक्त है.
- कम शोर संचालनःहेलिकल टूथ मेशिंग विधि से प्रभाव कम होता है और गियर पीसने की प्रक्रिया के साथ शोर 60dB से नीचे नियंत्रित किया जा सकता है, जो सामान्य कंक्रीट गियर की तुलना में बेहतर है।
2 उच्च भार क्षमता और लंबा जीवन
- संपर्क शक्ति में वृद्धिःकार्बोराइजिंग और बुझाने के बाद, दांत की सतह पर 0.3-0.5 मिमी की कठोर परत बनती है,और संपर्क तनाव दांत सतह संपर्क क्षेत्र डिजाइन अनुकूलित के साथ संयोजन में 30% से अधिक की वृद्धि की जा सकती है.
- झटके प्रतिरोध:लगातार स्टार्ट-स्टॉप या लोड उतार-चढ़ाव के लिए उपयुक्त।
3 स्थानिक अनुकूलन क्षमता
- लचीली स्थापना:यह फ्लैंज स्थापना, पैर स्थापना और अन्य विधियों का समर्थन करता है, और जटिल यांत्रिक संरचनाओं के अनुकूल आउटपुट शाफ्ट को अनुकूलित किया जा सकता है।
- ऑफसेट दूरी अनुकूलनःअक्ष के विस्थापन को समायोजित करके, छोटे पहिया की ताकत को ट्रांसमिशन दक्षता के साथ संतुलित किया जा सकता है।
3विशिष्ट अनुप्रयोग परिदृश्य
1 औद्योगिक स्वचालन
- सहयोगात्मक रोबोट जोड़ःउदाहरण के लिए, डबल-आर्म रोबोट के कलाई जोड़ों में जोड़ों की मात्रा को कम करते हुए उच्च टोक़ घनत्व संचरण प्राप्त करने के लिए 80 डिग्री हाइपोइड गियर का उपयोग किया जाता है।
- परिशुद्धता पोजिशनिंग चरणःअर्धचालक उपकरण में एक वेफर हैंडलिंग तंत्र जो उच्च कमी अनुपात और कम बैकलैश विशेषताओं का उपयोग करके स्थिति सटीकता (पुनरावृत्ति त्रुटि ≤± 1 आर्क मिनट) सुनिश्चित करता है।
2 चिकित्सा एवं खाद्य मशीनरी
- सर्जिकल इंस्ट्रूमेंट ड्राइव:घुमावदार जोड़ों, जैसे कि एंडोस्कोप, कम शोर, लंबे जीवन और एफडीए-अनुरूप सामग्री की आवश्यकता होती है।
- खाद्य पैकेजिंग उपकरण:उच्च गति भरने वाली मशीन के सूचकांक तंत्र को लगातार स्टार्ट-स्टॉप प्रभावों का सामना करना पड़ता है और हाइपोइड गियर के पहनने के प्रतिरोधी गुण रखरखाव अंतराल को बढ़ा सकते हैं।
3 एयरोस्पेस और सैन्य
- यूएवी उड़ान नियंत्रण प्रणालीःमाइक्रो रिड्यूसर का उपयोग सर्वो नियंत्रण के लिए किया जाता है, और 80° अक्ष प्रतिच्छेदन कोण धड़ के आंतरिक स्थान के लेआउट को अनुकूलित करता है।
- मिसाइल मार्गदर्शन उपकरण:चरम तापमान (-50°C से 125°C) और कंपन वातावरण में, कार्बोराइज्ड सटगेड गियर पारंपरिक कीड़े गियर की तुलना में अधिक विश्वसनीय होते हैं।
4रखरखाव और चयन के सुझाव
- स्नेहन की आवश्यकताएंःपहली बार काम करने के 300 घंटे के बाद स्नेहन तेल को बदलना चाहिए और तेल के स्तर की जांच हर 3000 घंटे या छह महीने में की जानी चाहिए।
- इसके बाद खनिज तेल को सिंथेटिक तेल के साथ मिश्रण करने से बचें।
- तेल सील निरीक्षण:यह सुनिश्चित करें कि लंबे समय तक भंडारण के दौरान तेल सील को तेल में भिगो दिया जाए ताकि होंठ कठोर न हों; यदि ऑपरेशन के दौरान तेल रिसाव पाया जाता है, तो तेल सील को समय पर बदल दिया जाना चाहिए।
| उत्पाद |
माइक्रो रिड्यूसर के लिए हाइपोइड एंगल गियर किट 80 डिग्री एंगेजमेंट |
| दांत प्रोफ़ाइल |
ग्लीसन |
| प्रकार |
हाइपोइड कोण गियर |
| संलग्नता कोण |
80° |
| प्रसंस्करण |
पीसने |
| ताप उपचार |
कार्बोराइजिंग और शमन/ टेम्परिंग/ नाइट्राइडिंग/ कार्बोनाइट्राइडिंग/ इंडक्शन हार्डिंग |
| आवेदन |
माइक्रो रिड्यूसर |
| ड्राइव दक्षता |
95.0-99.0 |
| दांत सटीकता ग्रेड |
आईएसओ 6-7 ग्रेड |
| सेवा |
अनुकूलन |
अनुकूलित करने के लिए आपका स्वागत है---डिंग्सको गियर्स का गैर मानक अनुकूलन
1वैज्ञानिक एवं तकनीकी उपलब्धियों का परिवर्तन:We makes full use of the scientific and technological achievements and equipment of the Gear Research Institute of Central South University to transform theoretical knowledge into practical productivity and improve the technical content of products.
2अनुकूलित सेवा: हम गैर-मानक अनुकूलित सेवाएं प्रदान करते हैं, जो गियर डिजाइन, शक्ति गणना, संपर्क विश्लेषण, उपकरण गणना, दांत प्रोफ़ाइल त्रुटि उलट,आदिग्राहकों की व्यक्तिगत जरूरतों को पूरा करने के लिए।
3.टीम की ताकत: हमारी टीम के पास गियर उद्योग में समृद्ध अनुभव है, श्रम और टीम वर्क का स्पष्ट विभाजन है, और संयुक्त रूप से उद्योग में अग्रणी बनने के लिए हमारी कंपनी को बढ़ावा देता है।
