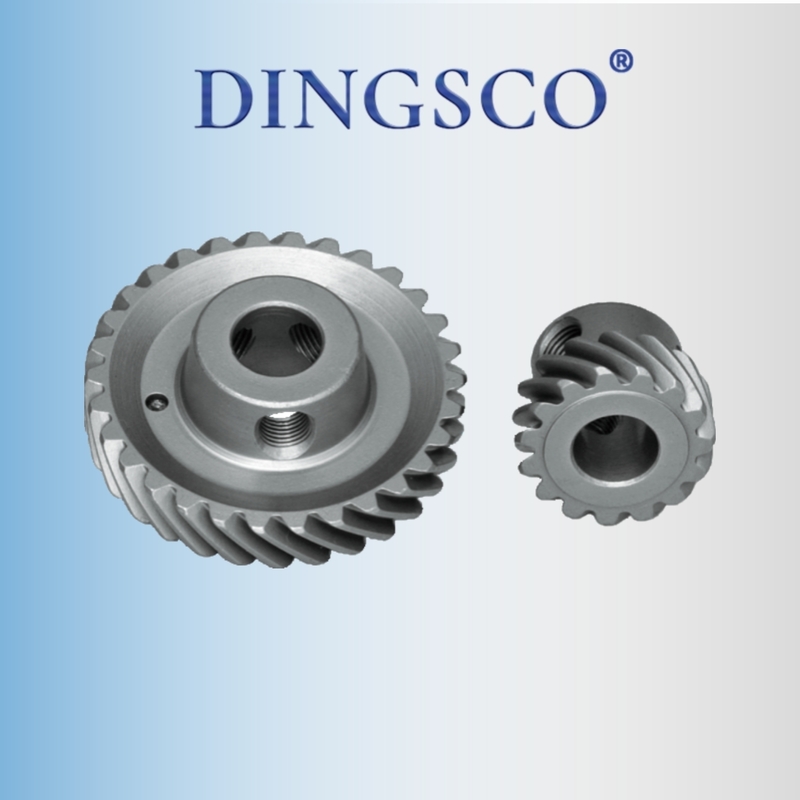

नागरिक सिलाई मशीनों के लिए 40CR पेचदार गियर स्थिर ट्रांसमिशन

40Cr हेलिकल गियर सिविल सिलाई मशीनों के लिए स्थिर ट्रांसमिशन

842/845 डबल-सुई सिलाई मशीनों में उपयोग किए जाने वाले सामान्य हल्के-उद्योग हेलिकल गियर के इस सेट को कार्यात्मक स्थिति, सामग्री और लागत, प्रसंस्करण तर्क और अनुकूलन विशेषताओं जैसे पहलुओं से पेश किया जा सकता है, जिसका मुख्य डिजाइन "कम लागत पर सिलाई स्थिरता को पूरा करने" पर केंद्रित है:

I. संरचना और कार्य: डबल-सुई सिंक्रोनस सिलाई की सेवा
1. दांत प्रोफाइल डिजाइन:
▶यह एक छोटे हेलिक्स कोण (β ≈ 10°–15°) के साथ हेलिकल दांतों को अपनाता है। यह डिज़ाइन "संचरण सुगमता" और "अक्षीय बल" को संतुलित करता है। चूंकि डबल-सुई मशीन में एक कॉम्पैक्ट स्थान होता है, इसलिए अत्यधिक अक्षीय बल बेयरिंग को निचोड़ देगा, और एक छोटा हेलिक्स कोण डिज़ाइन की जटिलता को कम करता है।
▶मॉड्यूल m = 1–1.5 है। छोटे भार वाले हल्के-उद्योग अनुप्रयोगों के लिए, एक छोटा मॉड्यूल आयतन को कम करता है, जिससे यह डबल-सुई मशीन के कॉम्पैक्ट चेसिस के लिए उपयुक्त हो जाता है।
2. ट्रांसमिशन भूमिका:
▶यह मुख्य शाफ्ट → सुई बार / फीड तंत्र को जोड़ता है ताकि "गति मिलान + गति सिंक्रनाइज़ेशन" प्राप्त किया जा सके:
◊सुई बार: यह मुख्य शाफ्ट के घूर्णन को "ऊपर-और-नीचे पारस्परिक गति" में परिवर्तित करता है। हेलिकल दांतों का स्थिर ट्रांसमिशन अनुपात डबल सुइयों के सिंक्रोनस पंचर (टांके संरेखण के लिए) सुनिश्चित करता है।
◊फीड डॉग: यह फीड डॉग को "आगे-पीछे फीड" करने के लिए चलाता है। हेलिकल दांतों की कम-कंपन विशेषता फीड जाम (समान टांके के लिए) से बचती है।

II. सामग्री और प्रक्रियाएं: लागत को प्राथमिकता के रूप में व्यापार-बंद

III. प्रसंस्करण सटीकता: "पर्याप्त अच्छा" का औद्योगिक तर्क
1. दांत प्रोफाइल प्रसंस्करण:
▶इनका बड़े पैमाने पर साधारण हॉबिंग मशीनों से उत्पादन किया जाता है (हेलिकल हॉब का उपयोग मिलिंग के लिए किया जाता है, और एक दांत का प्रसंस्करण लागत < 0.3 युआन है)। सटीकता को केवल GB/T 10095 - 9–10 ग्रेड (बैकलैश: 0.1–0.2 मिमी, जो औद्योगिक गियर के लिए ≤ 0.05 मिमी से बहुत कम है) तक पहुंचने की आवश्यकता है।
▶गियर ग्राइंडिंग की आवश्यकता नहीं है: डबल-सुई मशीन की सिलाई सटीकता यांत्रिक संरचना (जैसे सुई बार गाइड रेल) पर निर्भर करती है, न कि गियर पोजीशनिंग पर, और कम-सटीक गियर पहले से ही आवश्यकताओं को पूरा करते हैं (लागत को 40% तक कम करना)।
2. पोस्ट-प्रोसेसिंग:
▶बर्स को हटाने के लिए चैम्फरिंग की जाती है (असेंबली के दौरान गियरबॉक्स को खरोंचने से बचने और हाथ के अनुभव को बेहतर बनाने के लिए), और अंत की सतह को सपाट मिलिंग किया जाता है (माउंटिंग सतह की समानांतरता सुनिश्चित करने के लिए, त्रुटि ≤ 0.1 मिमी के साथ)।

IV. अनुकूलन और संचालन: सिविल उपयोग/छोटे वर्कशॉप के लिए डिज़ाइन
1. स्थापना बाधाएं:
▶सेंटर-दूरी सहिष्णुता ±0.05 मिमी है (गियरबॉक्स कास्टिंग + मिलिंग सटीकता पर निर्भर करता है, जो कम लागत वाला है)। हेलिकल दांतों के अक्षीय बल को शाफ्ट शोल्डर + स्लाइडिंग बेयरिंग द्वारा ऑफसेट किया जाता है (उच्च-सटीक बॉल बेयरिंग की आवश्यकता नहीं है, जो लागत बचाता है)।
2. सेवा जीवन और रखरखाव:
▶इंजन तेल स्नेहन के तहत, 40Cr बुझा हुआ और टेम्पर्ड दांत की सतह + फॉस्फेटिंग फिल्म 5–8 साल / 100,000 घंटे के संचालन का समर्थन कर सकती है (जो घरेलू/छोटे वर्कशॉप की उपयोग आवृत्ति से कहीं अधिक है)।
▶विफलता अभिव्यक्तियाँ: दांत-सतह का घिसाव टांके के तिरछेपन और छूटे हुए टांके की ओर जाता है; दांत का टूटना फीड जाम का कारण बनता है। रखरखाव के लिए, गियर सेट को सीधे बदल दिया जाता है (यूनिट मूल्य < 10 युआन है, और प्रतिस्थापन लागत कम है)।

संक्षेप में, हेलिकल गियर का यह सेट "हल्के-उद्योग क्षेत्र में लागत-प्रदर्शन संतुलन" का एक विशिष्ट उदाहरण है: छोटे-मॉड्यूल हेलिकल दांतों (स्थिर ट्रांसमिशन के लिए), 40Cr बुझाना और तड़के लगाना (लागत नियंत्रण के लिए), और हॉबिंग + फॉस्फेटिंग (दक्षता सुधार के लिए) के डिजाइन के माध्यम से, "डबल-सुई सिंक्रोनस सिलाई" को पूरा करने के आधार पर, गियर के एक सेट की लागत को कम किया जाता है, जो सिविल सिलाई मशीनों की बड़े पैमाने पर उत्पादन आवश्यकताओं के लिए पूरी तरह से अनुकूल है।
