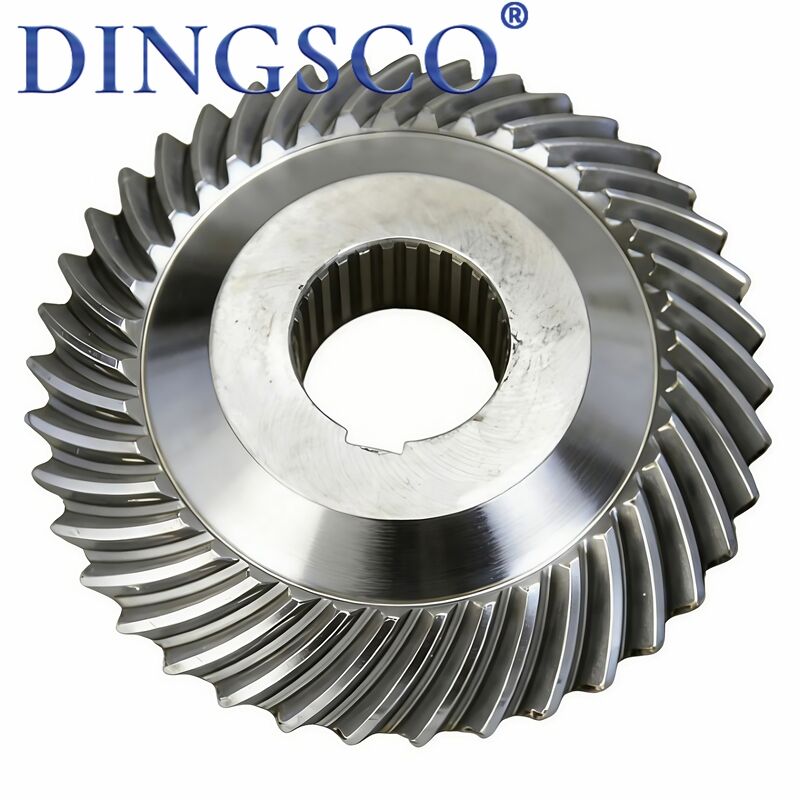

अनुकूलित उच्च परिशुद्धता कठोर दांत सतह शंकुदार परिपत्र स्पर गियर भाग

अनुकूलित उच्च परिशुद्धता कठोर दाँत सतह शंक्वाकार गोलाकार स्पर गियर भाग

स्पर गियर सबसे बुनियादी और व्यापक रूप से उपयोग किए जाने वाले निश्चित-अक्ष संचरण गियर हैं, जिनके दाँत के निशान गियर अक्ष के समानांतर होते हैं, मुख्य रूप से एडेंडम, डिडेंडम, दाँत सतह, पिच और अन्य संरचनाओं से बने होते हैं। उच्च गुणवत्ता वाले स्टील से परिशुद्धता मशीनिंग और गर्मी उपचार के माध्यम से निर्मित, वे एक सरल संरचना और विश्वसनीय संचरण रखते हैं। उनका उपयोग मुख्य रूप से समानांतर शाफ्ट के बीच शक्ति संचरण और गति परिवर्तन के लिए किया जाता है, गति में कमी, टॉर्क वृद्धि और गति वृद्धि संचरण का एहसास होता है, और हल्के लोड, मध्यम लोड और कुछ भारी लोड कार्य स्थितियों के अनुकूल होता है। औद्योगिक मशीनरी, ऑटोमोबाइल, कृषि मशीनरी, इलेक्ट्रिक टूल्स, स्वचालन उपकरण और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है, वे यांत्रिक संचरण प्रणालियों में अनिवार्य बुनियादी घटक हैं।

उत्पाद सुविधाएँ

• दाँत के निशान अक्ष के समानांतर होते हैं, सरल संरचना, परिपक्व प्रसंस्करण तकनीक और कम उत्पादन लागत के साथ।
• स्थिर संचरण, समानांतर शाफ्ट फॉरवर्ड/रिवर्स ट्रांसमिशन के लिए उपयुक्त, सटीक और निरंतर ट्रांसमिशन अनुपात के साथ।
• मेशिंग के दौरान लाइन संपर्क, समान बल, स्थिर लोड-असर प्रदर्शन, हल्के और मध्यम लोड की स्थिति के लिए उपयुक्त।
• नियंत्रणीय परिशुद्धता, जिसे आवश्यकताओं के अनुसार सामान्य परिशुद्धता और परिशुद्धता में संसाधित किया जा सकता है, विभिन्न परिदृश्यों के अनुकूल।
• आसान स्थापना, कोई जटिल स्थिति नहीं, मजबूत विनिमेयता, आसान रखरखाव और प्रतिस्थापन।
• दाँत की सतह को मजबूत किया जा सकता है, घिसाव प्रतिरोधी, थकान प्रतिरोधी और लंबी सेवा जीवन।
• कोई अक्षीय बल उत्पन्न नहीं होता है, जिसमें बीयरिंग पर छोटा भार होता है और पूरे मशीन के संचालन नुकसान को कम करता है।

तकनीकी पैरामीटर तालिका

मुख्य अनुप्रयोग

• ऑटोमोटिव उद्योग: ट्रांसमिशन, डिफरेंशियल, स्टीयरिंग सिस्टम, इंजन सहायक ट्रांसमिशन
• कृषि मशीनरी: ट्रैक्टर, हार्वेस्टर, रोटरी टिलर और सीडर के ट्रांसमिशन तंत्र
• औद्योगिक मशीनरी: रिड्यूसर, पंखे, पानी के पंप, कन्वेयर, मशीन टूल स्पिंडल ट्रांसमिशन
• इलेक्ट्रिक टूल्स: इलेक्ट्रिक ड्रिल, एंगल ग्राइंडर और कटिंग मशीनों के डीसेलरेशन ट्रांसमिशन कंपोनेंट्स
• ऑटोमेशन उपकरण: एजीवी वाहन, असेंबली लाइन, रोबोट सहायक ट्रांसमिशन
• लाइट इंडस्ट्री मशीनरी: प्रिंटिंग मशीन, टेक्सटाइल मशीन, पैकेजिंग मशीन, खाद्य मशीनरी
• भारी मशीनरी: खनन उपकरण, धातुकर्म उपकरण और इंजीनियरिंग मशीनरी का सहायक ट्रांसमिशन
• छोटे उपकरण: खिलौने, उपकरण और मीटर, छोटे मोटर्स का पावर ट्रांसमिशन

उत्पाद लाभ

• सरल संरचना, परिपक्व प्रसंस्करण तकनीक, कम उत्पादन लागत और उच्च लागत प्रदर्शन।
• सटीक संचरण, निरंतर संचरण अनुपात, कोई अक्षीय बल नहीं, बीयरिंग पर छोटा भार।
• आसान स्थापना, कोई जटिल स्थिति नहीं, मजबूत विनिमेयता और कम रखरखाव लागत।
• व्यापक अनुकूलन सीमा, परिशुद्धता और सामग्री को कार्य स्थितियों के अनुसार समायोजित किया जा सकता है, हल्के लोड से भारी लोड तक अनुकूलित।
• उच्च संचरण दक्षता, एकल-चरण दक्षता ≥ 96%, छोटा ऊर्जा खपत नुकसान।
• दाँत की सतह को विभिन्न तरीकों से मजबूत किया जा सकता है, घिसाव प्रतिरोधी, थकान प्रतिरोधी और लंबी सेवा जीवन।
• नियंत्रणीय शोर, परिशुद्धता स्पर गियर में कम संचालन शोर होता है, जो मूक कार्य स्थितियों के लिए उपयुक्त है।
• पूर्ण विनिर्देश, व्यक्तिगत जरूरतों को पूरा करने के लिए गैर-मानक मॉड्यूल, दाँत संख्या और आकार के साथ अनुकूलित किया जा सकता है।

उत्पादन प्रक्रिया

• कच्चे माल का निरीक्षण → 2. स्टील कटिंग, फोर्जिंग फॉर्मिंग (भारी-ड्यूटी गियर) / डायरेक्ट स्टील प्रोसेसिंग (लाइट-ड्यूटी)
• प्री-हीट ट्रीटमेंट (सामान्यीकरण) → 4. गियर ब्लैंक्स का सीएनसी टर्निंग (बाहरी सर्कल, एंड फेस, इनर होल)
• गियर हॉबिंग/मिलिंग (मुख्य प्रक्रिया) → 6. टूथ एंड चैम्फरिंग और डीबरिंग
• गर्मी उपचार सुदृढीकरण (कार्बोराइजिंग और शमन/इंडक्शन हार्डनिंग/शमन और टेम्परिंग) → 8. तनाव से राहत के लिए कम तापमान टेम्परिंग
• परिशुद्धता पीसना (दाँत की सतह, आंतरिक छेद, एंड फेस) → 10. दाँत प्रोफाइल फिनिशिंग (परिशुद्धता गियर)
• गैर-विनाशकारी दोष का पता लगाना (भारी-ड्यूटी गियर) → 12. आयाम, परिशुद्धता और कठोरता का व्यापक निरीक्षण
• जंग-रोधी उपचार (ब्लैकिंग, गैल्वनाइजिंग, पेंटिंग) → 14. लेजर मार्किंग, सफाई और पैकेजिंग

हमें क्यों चुनें?

• 7-एक्सिस सीएनसी ग्राइंडिंग: हम उच्च-परिशुद्धता 7-एक्सिस सीएनसी ग्राइंडिंग मशीनों को अपनाते हैं, जो ±5μm तक की सहनशीलता रखते हैं, यह सुनिश्चित करते हुए कि गियर शांत, सुचारू रूप से और उत्कृष्ट स्थायित्व के साथ चलते हैं।
• मजबूत तकनीकी विशेषज्ञता:हमारी मुख्य आर एंड डी टीम में स्पाइरल बेवल गियर तकनीक में विशेषज्ञता वाले डॉक्टरेट और मास्टर पेशेवर शामिल हैं, जो जटिल परियोजनाओं के लिए मजबूत तकनीकी सहायता प्रदान करते हैं।
• कठोर परीक्षण और उच्च परिशुद्धता: सभी गियर ग्लीसन मेट्रोलॉजी सिस्टम के साथ 100% निरीक्षण से गुजरते हैं। हम दाँत प्रोफाइल और दिशा त्रुटियों पर सख्त नियंत्रण के साथ डीआईएन 6 ग्रेड सटीकता प्राप्त कर सकते हैं, हमारी गुणवत्ता को उद्योग-अग्रणी स्तर पर रखते हुए।
• उच्च संचरण दक्षता:हमारे गियर डिजाइन 300:1 तक के एकल-चरण कमी अनुपात का समर्थन करते हैं, जिसमें वास्तविक संचरण दक्षता 95% से अधिक होती है, जिससे ऊर्जा उपयोग में काफी सुधार होता है।
• उत्कृष्ट स्थायित्व और लागत दक्षता:हमारे गियर 40% कम जीवनचक्र लागत और 0.5% से कम विफलता दर प्रदान करते हैं, जो स्थिर दीर्घकालिक संचालन और कम रखरखाव लागत सुनिश्चित करते हैं।
• तेज प्रतिक्रिया और कम लीड समय:हमारी डिजिटाइज्ड उत्पादन प्रक्रिया द्वारा समर्थित, हम डिलीवरी चक्र को केवल 20 कार्य दिवसों तक छोटा करने में सक्षम हैं, जिससे आपको परियोजना विकास और लॉन्च में तेजी लाने में मदद मिलती है।
• पेशेवर कस्टम डिजाइन क्षमता: हम आपके वास्तविक कार्य स्थितियों के आधार पर उच्च-कमी, उच्च-गति, भारी-लोड, कम-शोर और विशेष छोटे-दाँत प्रोफाइल की आवश्यकता वाले अनुप्रयोगों के लिए पूरी तरह से अनुकूलित गियर समाधान प्रदान करते हैं।
