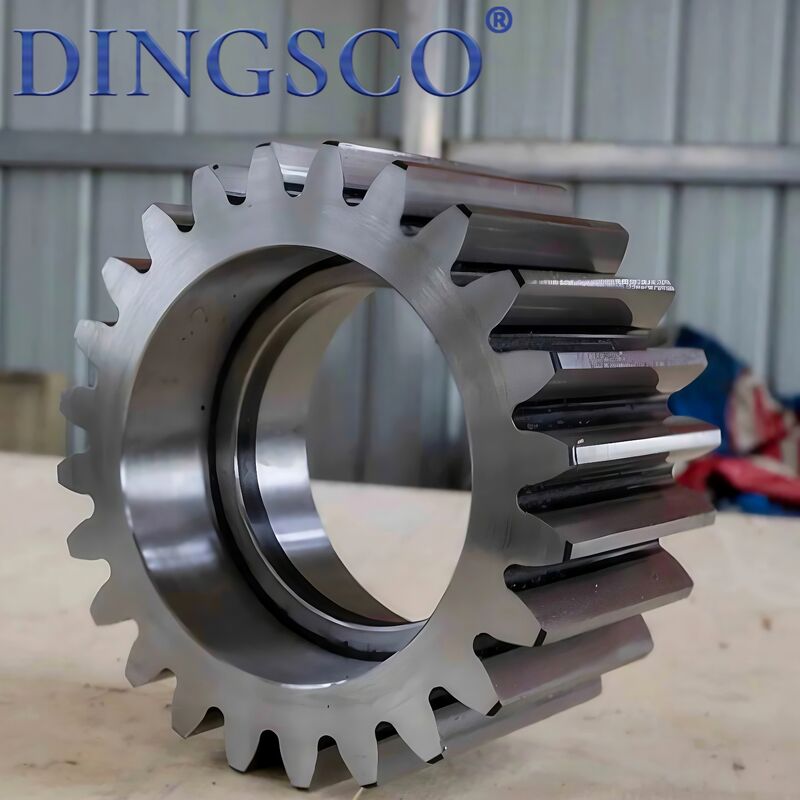

औद्योगिक मशीन के लिए कस्टम हाई प्रिसिजन स्पर गियर कस्टम मशीन्ड स्ट्रेट गियर

कस्टम हाई प्रिसिजन स्पर गियर इंडस्ट्रियल मशीन के लिए कस्टम मशीन्ड स्ट्रेट गियर

स्पर गियर सबसे बुनियादी और व्यापक रूप से उपयोग किए जाने वाले फिक्स्ड-एक्सिस ट्रांसमिशन गियर हैं, जिनमें गियर एक्सल के समानांतर टूथ ट्रेस होते हैं, जो मुख्य रूप से एडेंडम, डिडेंडम, टूथ सरफेस, पिच और अन्य संरचनाओं से बने होते हैं। उच्च-गुणवत्ता वाले स्टील से सटीक मशीनिंग और हीट ट्रीटमेंट के माध्यम से निर्मित, उनमें एक सरल संरचना और विश्वसनीय ट्रांसमिशन होता है। उनका मुख्य रूप से समानांतर शाफ्ट के बीच पावर ट्रांसमिशन और स्पीड चेंज के लिए उपयोग किया जाता है, जिससे स्पीड रिडक्शन, टॉर्क इंक्रीज और स्पीड इंक्रीज ट्रांसमिशन का एहसास होता है, और लाइट लोड, मीडियम लोड और कुछ हेवी लोड वर्किंग कंडीशंस के अनुकूल होता है। औद्योगिक मशीनरी, ऑटोमोबाइल, कृषि मशीनरी, इलेक्ट्रिक टूल्स, ऑटोमेशन इक्विपमेंट और अन्य क्षेत्रों में व्यापक रूप से उपयोग किए जाते हैं, वे मैकेनिकल ट्रांसमिशन सिस्टम में अपरिहार्य बुनियादी घटक हैं।

उत्पाद सुविधाएँ

• टूथ ट्रेस एक्सल के समानांतर होते हैं, जिनमें सरल संरचना, परिपक्व प्रसंस्करण तकनीक और कम उत्पादन लागत होती है।
• स्थिर ट्रांसमिशन, समानांतर शाफ्ट फॉरवर्ड/रिवर्स ट्रांसमिशन के लिए उपयुक्त, सटीक और स्थिर ट्रांसमिशन अनुपात के साथ।
• मेशिंग के दौरान लाइन संपर्क, समान बल, स्थिर लोड-बियरिंग प्रदर्शन, लाइट और मीडियम लोड कंडीशंस के लिए उपयुक्त।
• नियंत्रित परिशुद्धता, जिसे आवश्यकताओं के अनुसार सामान्य परिशुद्धता और परिशुद्धता में संसाधित किया जा सकता है, विभिन्न परिदृश्यों के अनुकूल।
• आसान इंस्टॉलेशन, कोई जटिल पोजिशनिंग नहीं, मजबूत इंटरचेंजबिलिटी, आसान रखरखाव और प्रतिस्थापन।
• टूथ सरफेस को मजबूत किया जा सकता है, घिसाव-प्रतिरोधी, थकान-प्रतिरोधी और लंबी सेवा जीवन।
• कोई एक्सियल बल उत्पन्न नहीं होता है, जिसमें बियरिंग पर छोटा लोड होता है और पूरे मशीन के ऑपरेशन लॉस को कम करता है।

तकनीकी पैरामीटर तालिका

मुख्य अनुप्रयोग

• ऑटोमोटिव उद्योग: ट्रांसमिशन, डिफरेंशियल, स्टीयरिंग सिस्टम, इंजन सहायक ट्रांसमिशन
• कृषि मशीनरी: ट्रैक्टर, हार्वेस्टर, रोटरी टिलर और सीडर के ट्रांसमिशन मैकेनिज्म
• औद्योगिक मशीनरी: रिड्यूसर, पंखे, पानी के पंप, कन्वेयर, मशीन टूल स्पिंडल ट्रांसमिशन
• इलेक्ट्रिक टूल्स: इलेक्ट्रिक ड्रिल, एंगल ग्राइंडर और कटिंग मशीनों के डीसेलरेशन ट्रांसमिशन कंपोनेंट्स
• ऑटोमेशन इक्विपमेंट: एजीवी वाहन, असेंबली लाइन, रोबोट सहायक ट्रांसमिशन
• लाइट इंडस्ट्री मशीनरी: प्रिंटिंग मशीन, टेक्सटाइल मशीन, पैकेजिंग मशीन, फूड मशीनरी
• हेवी मशीनरी: माइनिंग इक्विपमेंट, मेटालर्जिकल इक्विपमेंट और इंजीनियरिंग मशीनरी का सहायक ट्रांसमिशन
• छोटे उपकरण: खिलौनों, उपकरणों और मीटरों, छोटे मोटर्स का पावर ट्रांसमिशन

उत्पाद लाभ

• सरल संरचना, परिपक्व प्रसंस्करण तकनीक, कम उत्पादन लागत और उच्च लागत प्रदर्शन।
• सटीक ट्रांसमिशन, स्थिर ट्रांसमिशन अनुपात, कोई एक्सियल बल नहीं, बियरिंग पर छोटा लोड।
• आसान इंस्टॉलेशन, कोई जटिल पोजिशनिंग नहीं, मजबूत इंटरचेंजबिलिटी और कम रखरखाव लागत।
• व्यापक अनुकूलन सीमा, परिशुद्धता और सामग्री को कार्य परिस्थितियों के अनुसार समायोजित किया जा सकता है, लाइट लोड से हेवी लोड तक अनुकूल।
• उच्च ट्रांसमिशन दक्षता, सिंगल-स्टेज दक्षता ≥ 96%, छोटा ऊर्जा खपत लॉस।
• टूथ सरफेस को विभिन्न तरीकों से मजबूत किया जा सकता है, घिसाव-प्रतिरोधी, थकान-प्रतिरोधी और लंबी सेवा जीवन।
• नियंत्रित शोर, परिशुद्धता स्पर गियर में कम ऑपरेटिंग शोर होता है, जो साइलेंट वर्किंग कंडीशंस के लिए उपयुक्त है।
• पूर्ण विनिर्देश, व्यक्तिगत जरूरतों को पूरा करने के लिए गैर-मानक मॉड्यूल, दांतों की संख्या और आकार के साथ अनुकूलित किया जा सकता है।

उत्पादन प्रक्रिया

• कच्चे माल का निरीक्षण → 2. स्टील कटिंग, फोर्जिंग फॉर्मिंग (हेवी-ड्यूटी गियर) / डायरेक्ट स्टील प्रोसेसिंग (लाइट-ड्यूटी)
• प्री-हीट ट्रीटमेंट (नॉर्मलाइजिंग) → 4. गियर ब्लैंक्स की सीएनसी टर्निंग (बाहरी सर्कल, एंड फेस, इनर होल)
• गियर हॉबिंग/मिलिंग (कोर प्रोसेस) → 6. टूथ एंड चैम्फरिंग और डीबरिंग
• हीट ट्रीटमेंट स्ट्रेंथनिंग (कार्बोराइजिंग & क्वेंचिंग/इंडक्शन हार्डनिंग/क्वेंचिंग & टेम्परिंग) → 8. स्ट्रेस रिलीफ के लिए लो टेम्परेचर टेम्परिंग
• प्रिसिजन ग्राइंडिंग (टूथ सरफेस, इनर होल, एंड फेस) → 10. टूथ प्रोफाइल फिनिशिंग (प्रिसिजन गियर)
• नॉन-डिस्ट्रक्टिव फ्लेव डिटेक्शन (हेवी-ड्यूटी गियर) → 12. डायमेंशन, प्रिसिजन और हार्डनेस का व्यापक निरीक्षण
• एंटी-रस्ट ट्रीटमेंट (ब्लैकिंग, गैल्वनाइजिंग, पेंटिंग) → 14. लेजर मार्किंग, क्लीनिंग और पैकेजिंग

हमें क्यों चुनें?

• 7-एक्सिस सीएनसी ग्राइंडिंग: हम उच्च-परिशुद्धता 7-एक्सिस सीएनसी ग्राइंडिंग मशीनों को अपनाते हैं, जो ±5μm तक की सहनशीलता रखते हैं, यह सुनिश्चित करते हुए कि गियर शांत, सुचारू रूप से और उत्कृष्ट स्थायित्व के साथ चलते हैं।
• मजबूत तकनीकी विशेषज्ञता:हमारी कोर आर एंड डी टीम में स्पाइरल बेवल गियर तकनीक में विशेषज्ञता वाले डॉक्टरेट और मास्टर पेशेवर शामिल हैं, जो जटिल परियोजनाओं के लिए मजबूत तकनीकी सहायता प्रदान करते हैं।
• कठोर परीक्षण और उच्च परिशुद्धता: सभी गियर ग्लीसन मेट्रोलॉजी सिस्टम के साथ 100% निरीक्षण से गुजरते हैं। हम टूथ प्रोफाइल और डायरेक्शन एरर पर सख्त नियंत्रण के साथ DIN 6 ग्रेड सटीकता प्राप्त कर सकते हैं, जिससे हमारी गुणवत्ता उद्योग-अग्रणी स्तर पर बनी रहती है।
• उच्च ट्रांसमिशन दक्षता:हमारे गियर डिजाइन 300:1 तक के सिंगल-स्टेज रिडक्शन रेशियो का समर्थन करते हैं, जिसमें वास्तविक ट्रांसमिशन दक्षता 95% से अधिक होती है, जिससे ऊर्जा उपयोग में काफी सुधार होता है।
• उत्कृष्ट स्थायित्व और लागत दक्षता:हमारे गियर 40% कम लाइफसाइकिल लागत और 0.5% से कम विफलता दर प्रदान करते हैं, जिससे स्थिर दीर्घकालिक संचालन और कम रखरखाव लागत सुनिश्चित होती है।
• तेज प्रतिक्रिया और कम लीड टाइम:हमारी डिजिटलाइज्ड उत्पादन प्रक्रिया द्वारा समर्थित, हम डिलीवरी चक्र को केवल 20 कार्य दिवसों तक छोटा करने में सक्षम हैं, जिससे आपको परियोजना विकास और लॉन्च में तेजी लाने में मदद मिलती है।
• पेशेवर कस्टम डिजाइन क्षमता: हम उन अनुप्रयोगों के लिए पूरी तरह से अनुकूलित गियर समाधान प्रदान करते हैं जिनके लिए आपकी वास्तविक कार्य परिस्थितियों के आधार पर उच्च-कमी, उच्च-गति, हेवी-लोड, कम-शोर और विशेष छोटे-टूथ प्रोफाइल की आवश्यकता होती है।
