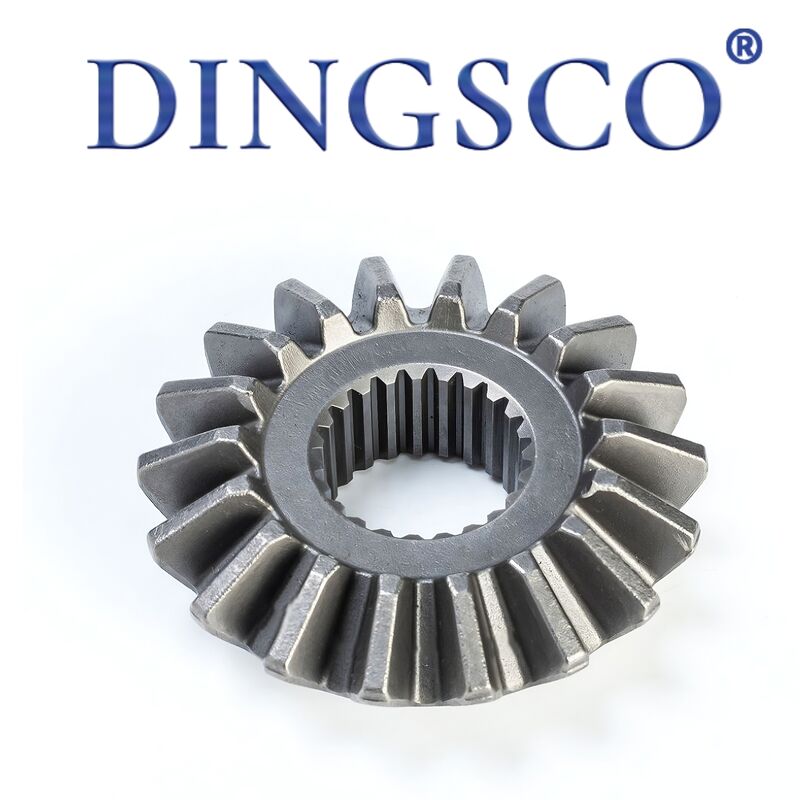

औद्योगिक मशीन के लिए 20CrMnTi उच्च परिशुद्धता HRC25~38 सीधे बेवल गियर

औद्योगिक मशीन के लिए 20CrMnTi उच्च परिशुद्धता HRC25~38 सीधे बेवल गियर

स्ट्रेट बेवेल गियर को स्ट्रेट मेटर गियर भी कहा जाता है, टूथ ट्रेस पिच कोन की जनरेटिंग लाइन के समानांतर होता है, जिसे हमेशा युग्मित सेट में लगाया जाता है। यह प्रतिच्छेदी शाफ्ट (मानक 90°, कस्टम 0~180° वैकल्पिक) के बीच टॉर्क और रोटरी पावर संचारित करता है। मुख्य कच्चा माल: 45# स्टील, 40Cr,20CrMnTi,42CrMo, तीन हीट-ट्रीटमेंट विकल्प: अर्थव्यवस्था के लिए सामान्यीकृत, मध्यम भार के लिए इंडक्शन हार्डनिंग, भारी भार के लिए कार्बराइजिंग हार्डनिंग; परिशुद्धता ग्रेड ISO6~9 / JIS4~7, डिज़ाइन पर आधारितबड़े अंत मॉड्यूल. रेड्यूसर, कृषि मशीनरी, पैकेजिंग मशीन, मशीन टूल, निर्माण मशीनरी, ऑटो डिफरेंशियल और ऑटोमेशन स्टीयरिंग यूनिट के लिए व्यापक रूप से उपयोग किया जाता है, जो रैखिक गति ≤5m/s के साथ कम/मध्यम गति के लिए उपयुक्त है, जिसमें सरल संरचना, आसान मशीनिंग और लागत प्रभावी है।

उत्पाद की विशेषताएँ

• 90° पावर स्टीयरिंग: आसानी से ऊर्ध्वाधर पावर ट्रांसमिशन का एहसास, स्पर बेलनाकार गियर के लिए अनुपलब्ध।
• सीधे दाँत की प्रोफ़ाइल: शून्य सर्पिल कोण, आसान गणना, मानक बेवल गियर प्लानर/हॉबर द्वारा बड़े पैमाने पर उत्पादन।
• स्थिर अक्षीय जोर: घूर्णन दिशा, सरल असर विन्यास और उच्च असेंबली सहनशीलता के साथ अक्षीय बल अपरिवर्तित।
• दोहरी कठोरता डिजाइन: पहनने के प्रतिरोध के लिए कठोर दांत HRC52~62, एंटी-फ्रैक्चर के लिए टेम्पर्ड कोर HRC25~38।
• मल्टी बोर विकल्प: सादा बोर, कीवे बोर, मानक H7 सहनशीलता के साथ सेट-स्क्रू टैप किया हुआ बोर।
• उच्च असेंबली सहनशीलता: मामूली शाफ्ट मिसलिग्न्मेंट के प्रति असंवेदनशील, छोटी स्थापना त्रुटि से कोई जाम या सनकी घिसाव नहीं।
• प्रतिस्पर्धी लागत: बड़े पैमाने पर उत्पादन के लिए सर्पिल बेवल गियर की तुलना में 30% कम लागत और कम लीड समय।
• कस्टम विरोधी जंग खत्म: धूल भरे और आर्द्र वातावरण के लिए ब्लैकनिंग, फॉस्फेटिंग, गैल्वनाइजिंग, जंग रोधी तेल।

तकनीकी पैरामीटर तालिका

मुख्य अनुप्रयोग

• समकोण रेड्यूसर: 90° स्टीयरिंग गियरबॉक्स और रिडक्शन यूनिट।
• कृषि मशीन: हार्वेस्टर, ट्रांसप्लांटर, फ़ीड मिक्सर स्टीयरिंग सेट।
• प्रकाश स्वचालन: पैकर, लेबलर, कन्वेयर, एलेवेटर समकोण ड्राइव।
• मशीन टूल: लेथ फीड बॉक्स, ड्रिल स्पिंडल ड्राइव, छोटा डिवाइडिंग हेड घटक।
• निर्माण और ऑटो: लाइट ट्रक डिफरेंशियल, मिनी एक्सकेवेटर स्लीव, ट्रक क्रेन स्टीयरिंग असेंबली।
• छोटे उपकरण: पावर टूल, फिटनेस मशीन, वाल्व एक्चुएटर, गार्डन ट्रिमर स्पेयर पार्ट।
• विदेशी प्रतिस्थापन: केएचके/मिसुमी मानक गियर, बाजार-पश्चात सेवा भागों के लिए इंटरचेंज स्पेयर।

उत्पाद लाभ

• लचीला स्टीयरिंग: इंटरसेक्टिंग शाफ्ट पावर टर्न के लिए कम लागत वाला समाधान, कॉम्पैक्ट लेआउट इंस्टॉलेशन स्थान बचाता है।
• आसान निर्माण: विशेष सर्पिल गियर मशीन के बिना मानक बेवल प्लानर/हॉबर द्वारा संसाधित, तेजी से वितरण।
• सुविधाजनक असेंबली: मामूली शाफ्ट ऑफसेट के लिए उच्च सहनशीलता, सटीक स्थिरता के बिना आसान फ़ील्ड सेटअप।
• लागत-प्रभावी: समतुल्य सर्पिल बेवल गियर की 55% ~ 70% कीमत, थोक ऑर्डर के लिए स्पष्ट लागत में कमी।
• यूनिवर्सल इंटरचेंज: आयातित भागों के सीधे प्रतिस्थापन के लिए आयाम MISUMI/KHK से मेल खाता है।
• कम रखरखाव: सरल ग्रीस स्नेहन, युग्मित सेट को केवल एक बार विफल होने पर बदलें.

उत्पादन प्रक्रिया

• कच्चे माल का निरीक्षण: दोषपूर्ण स्टील ब्लैंक को अस्वीकार करने के लिए स्पेक्ट्रम परीक्षण और दोष का पता लगाना।
• कटिंग और रफ टर्निंग: बार कटिंग, कोन, बोर और रेफरेंस फेस के लिए सीएनसी रफ टर्निंग।
• गियर कटिंग: दांत बनाने के लिए स्ट्रेट बेवेल प्लानर / सीएनसी बेवल हॉबिंग मशीन।
• चम्फर और डिबरर: असामान्य शोर और शाफ्ट खरोंच को खत्म करने के लिए टूथ एंड और बोर डिबरर।
• समग्र तड़का: टूटने के खिलाफ सब्सट्रेट की कठोरता में सुधार के लिए 45#/40Cr का थोक तड़का।
• दाँत सख्त करना: मध्यम भार के लिए प्रेरण सख्त करना; भारी भार वाले 20CrMnTi भागों के लिए कार्बराइजिंग।
• परिशुद्धता ग्राइंडिंग: ISO6~7 बैकलैश और टूथ प्रोफ़ाइल सहनशीलता को पूरा करने के लिए उच्च परिशुद्धता गियर ग्राइंडिंग।
• बोर प्रसंस्करण: कीवे ब्रोचिंग, टैप होल मशीनिंग, H7 सहनशीलता के लिए बोर ऑनिंग।
• संक्षारण रोधी फिनिश: ब्लैकनिंग/फॉस्फेटिंग/गैल्वनाइजिंग + संरक्षण ग्रीस।
• जोड़ी परीक्षण रन: अंतिम क्यूसी और पैकिंग से पहले मेटिंग ट्रायल रोलिंग, संपर्क पैटर्न और चिकनाई निरीक्षण।

हमें क्यों चुनें?

• 7-अक्ष सीएनसी ग्राइंडिंग: हम उच्च-परिशुद्धता 7-अक्ष सीएनसी ग्राइंडिंग मशीनें अपनाते हैं, जिनकी सहनशीलता ±5μm जितनी कड़ी होती है, जिससे यह सुनिश्चित होता है कि गियर चुपचाप, सुचारू रूप से और उत्कृष्ट स्थायित्व के साथ चलते हैं।
• मजबूत तकनीकी विशेषज्ञता:हमारी मुख्य आर एंड डी टीम में सर्पिल बेवल गियर प्रौद्योगिकी में विशेषज्ञता वाले डॉक्टरेट और मास्टर पेशेवर शामिल हैं, जो जटिल परियोजनाओं के लिए मजबूत तकनीकी सहायता प्रदान करते हैं।
• कठोर परीक्षण और उच्च परिशुद्धता: सभी गियर ग्लीसन मेट्रोलॉजी सिस्टम के साथ 100% निरीक्षण से गुजरते हैं। हम अपनी गुणवत्ता को उद्योग के अग्रणी स्तर पर बनाए रखते हुए, टूथ प्रोफाइल और दिशा त्रुटियों पर सख्त नियंत्रण के साथ डीआईएन 6 ग्रेड सटीकता प्राप्त कर सकते हैं।
• उच्च संचरण दक्षता:हमारे गियर डिज़ाइन 300:1 तक के एकल-चरण कटौती अनुपात का समर्थन करते हैं, वास्तविक ट्रांसमिशन दक्षता 95% से अधिक तक पहुंचती है, जिससे ऊर्जा उपयोग में काफी सुधार होता है।
• उत्कृष्ट स्थायित्व और लागत दक्षता:हमारे गियर 40% कम जीवनचक्र लागत और 0.5% से कम विफलता दर प्रदान करते हैं, जिससे स्थिर दीर्घकालिक संचालन और कम रखरखाव लागत सुनिश्चित होती है।
• तेज़ प्रतिक्रिया और कम समय:हमारी डिजिटल उत्पादन प्रक्रिया द्वारा समर्थित, हम डिलीवरी चक्र को केवल 20 कार्य दिवसों तक छोटा करने में सक्षम हैं, जिससे आपको परियोजना विकास और लॉन्च में तेजी लाने में मदद मिलेगी।
• पेशेवर कस्टम डिज़ाइन क्षमता: हम आपकी वास्तविक कामकाजी परिस्थितियों के आधार पर उच्च-कटौती, उच्च गति, भारी भार, कम शोर और विशेष छोटे-दांत प्रोफाइल की आवश्यकता वाले अनुप्रयोगों के लिए पूरी तरह से अनुकूलित गियर समाधान प्रदान करते हैं।
