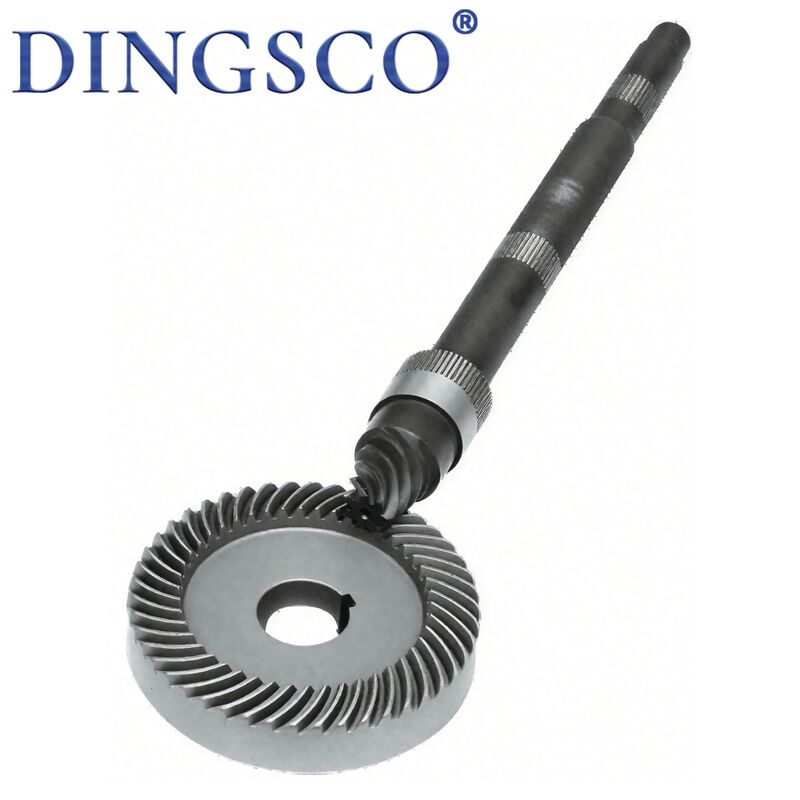

42CrMo पहनने प्रभाव प्रतिरोध लंबे जीवन 180 चीन में चमकाने की मशीन गियर
180 पॉलिशिंग मशीन गियर मुख्य ट्रांसमिशन घटक हैं180 मिमी व्यास की ऊर्ध्वाधर/सादा चमकाने वाली मशीनें, जिसमेंसौर गियर, ग्रह गियर, आंतरिक अंगूठी गियर, धुरी स्पर/हेलिकल गियर, टाइमिंग गियर, YCP180, HY-180, YH2M8180 आदि के साथ संगत20CrMnTi/40Cr/42CrMoके साथकार्बोराइजिंग/इंडक्शन हार्डिंग + प्रेसिजन मिलिंग, वे विशेषताउच्च टोक़, प्रभाव प्रतिरोध, पहनने प्रतिरोध, कम शोर, उच्च समानांतरता और लंबे सेवा जीवन. वे के लिए शक्ति प्रसारितपॉलिशिंग डिस्क रोटेशन, वर्कपीस रोटेशन/रोटेशन, दबाव समायोजन, चर आवृत्ति गति नियंत्रण, जो सीधे निर्धारित करता हैसपाटता, मोटाई Ra≤0.08μm, चमकाने की एकरूपता, उपज ≥98.5%वे ऑप्टिकल ग्लास, नीलम, सिरेमिक, अर्धचालकों और धातु भागों की परिशुद्धता चमकाने के लिए संचरण हृदय हैं।
उत्पाद की विशेषताएं
- उच्च टोक़ और भारी कर्तव्य: मॉड्यूल 1.5~3.0 मिमी, दांत जड़ मोटी, प्रतिरोध50 ‰ 200 N·mटॉर्क, 11kW मुख्य मोटर के साथ संगत।
- सटीक संचरण और समतलता: आईएसओ ग्रेड 6 सटीकता, दांत सतह Ra≤0.4μm,समानांतरता ≤0.008mm, समान रूप से काम करने वाले टुकड़े को चमकाना।
- पहनने और झटके प्रतिरोध, लंबे जीवन: एचआरसी 5662 दांत की सतह, केस की गहराई 0.8 1.5 मिमी, सेवा जीवन≥8000 घंटे, स्लरी/धूल वाले वातावरण के अनुकूल।
- कम शोर और सुचारू संचालन: हेलिकल/प्लैनेटरी मेशिंग, रिक्त स्थान 0.08~0.12 मिमी, शोर≤68dB, उच्च गति पर कोई कंपन नहीं।
- वीएफडी संगत और स्थिर गति: अनुकूलित०३०००आरपीएमपरिवर्तनीय आवृत्ति, सुचारू रूप से आगे/पीछे, कोई स्किपिंग/जामिंग नहीं।
- ग्रह संरचना और सटीक अनुपात: सूर्य+ग्रह+रिंग गियर सेट, अनुपात310:10:1, सटीक क्रांति/परिक्रमा सिंक्रनाइज़ेशन।
- धूल/जंग/तेल प्रतिरोध: काला + विरोधी जंग तेल/निकेल कोटिंग, अनुकूलितपानी आधारित स्लरी, धूल, आर्द्रता.
- व्यापक विनिमेयता और आसान रखरखाव: मुख्यधारा के 180 मॉडलों के लिए फिट,प्रत्यक्ष प्रतिस्थापन, कोई पुनः डिजाइन नहीं, सामान्य सूची.
तकनीकी पैरामीटर तालिका
| गियर के प्रकार |
सूर्य गियर, ग्रह गियर, रिंग गियर, स्पिंडल गियर (स्पर/हेलिकल), सिंक्रोनस गियर |
| सामान्य मॉड्यूल |
1.5 / 2.0 / 2.5 / 3.0 मिमी |
| दांतों की गिनती की सीमा |
सन गियर 18 ̊30, प्लैनेट गियर 30 ̊50, रिंग गियर 80 ̊120 |
| ट्रांसमिशन अनुपात |
31 / 4:1 / 5:1 / 7:1 / 10:1 (ग्रह) |
| दबाव कोण |
20° (मानक) |
| प्राथमिक सामग्री |
20CrMnTi (कार्ब्यूराइज्ड), 40Cr (उच्च आवृत्ति कठोर), 42CrMo (भारी-कर्तव्य) |
| दांत की सतह की कठोरता |
एचआरसी 56 ¢ 62 |
| नामित गति |
धुरी ≤ 3000 आरपीएम, पॉलिशिंग डिस्क ≤ 120 आरपीएम
नामित टोक़ः 50~200 N·m (अनुपात के आधार पर) |
| ट्रांसमिशन दक्षता |
≥ 93% (लवणित) |
| सतह की कठोरता |
Ra ≤ 0.4 μm (दांत की सतह) |
कार्य सिद्धांत
- पावर इनपुट: मोटर उच्च गति, कम टोक़ शक्ति प्रेषित करने के लिए धुरी/सूर्य गियर को चलाता है।
- प्लैनेटरी रिडक्शन और टॉर्क बूस्टः सन गियर प्लैनेट गियर को रिंग गियर के चारों ओर घूमने और घूमने के लिए चलाता है, गति को 3×10 गुना कम करता है, टॉर्क को बढ़ाता है, कम गति और उच्च टॉर्क पर पॉलिशिंग डिस्क चलाता है।
- वर्कपीस रिवोल्यूशन + रोटेशनः ग्रह गियर वर्कपीस वाहक को रिवोल्यूशन (प्लानेट कैरियर के साथ) + रोटेशन (मेशिंग), सभी सतहों पर समान पॉलिशिंग के लिए ड्राइव करते हैं।
- फिक्स्ड-एक्सिस सिंक्रोनस ड्राइव: स्पिंडल हेलिकल गियर ऊपरी/नीचे शाफ्ट/दबाव तंत्र को चलाते हैं, समतलता सुनिश्चित करने के लिए डिस्क दबाव और गति को सिंक्रोनस रूप से नियंत्रित करते हैं।
- VFD गति नियंत्रण और आगे/पीछेः गियर सहज गति समायोजन और द्वि-दिशात्मक संचालन के लिए VFD मोटर्स के अनुकूल होते हैं, जो कच्चे/फिनिश/अति-अच्छा पॉलिशिंग के लिए उपयुक्त होते हैं।
- सटीक मेशिंग और पोजिशनिंगः सटीक पीसने + जोड़ी लपेट, केंद्रीय संपर्क क्षेत्र, समान प्रतिक्रिया, कम कंपन और उच्च सपाटता।
मुख्य अनुप्रयोग
- ऑप्टिकल घटक चमकानाः 180 मिमी गोलाकार/अगोलाकार लेंस, प्रिज्म, नीलमणि खिड़कियां।
- अर्धचालक/कठिन भंगुर सामग्रीः सिलिकॉन वेफर्स, SiC, सिरेमिक सब्सट्रेट, ग्लास कवर प्लेट।
- धातु दर्पण चमकानेः स्टेनलेस स्टील, एल्यूमीनियम, तांबा deburring और दर्पण खत्म।
- फ्लैट पॉलिशिंग मशीन ट्रांसमिशनः YCP180, HY-180, YH2M8180 आदि के लिए ग्रह/स्पिंडल गियर सेट
- ग्रह पहिया/वाहक ड्राइव: दो तरफा पॉलिशरों के लिए वर्कपीस रिवॉल्यूशन/रोटेशन तंत्र, एकरूपता सुनिश्चित करना।
- VFD गति नियंत्रण प्रणालीः 0 ₹ 3000rpm VFD मोटर्स के लिए अनुकूलित, कच्चे/अंत गति स्विचिंग।
- दबाव समायोजन तंत्र: गियर सटीक चमकाने के दबाव नियंत्रण के लिए उठाने/दबाने के घटकों को चलाते हैं।
- पुराने उपकरण का प्रतिस्थापनः 18B-9P, YH2M8180 आदि के लिए गियर सेट का प्रतिस्थापन।
उत्पाद के फायदे
- उच्च टोक़ और भारी शुल्क, मोटी सामग्री की कोई चिंता नहींः ग्रह संरचना + मोटी दांत जड़, 200N · m तक का टोक़, 11kW मोटर के साथ संगत, मोटे ग्लास / सिरेमिक पर कोई चिपिंग नहीं।
- सटीक संचरण और शीर्ष समतलताः आईएसओ ग्रेड 6 + परिशुद्धता पीसने, समतलता ≤0.008 मिमी, Ra≤0.08μm, ऑप्टिकल ग्रेड चमकाने की गुणवत्ता।
- पहनने के प्रतिरोध और लंबा जीवन, कम रखरखावः एचआरसी 56 ₹ 62 + गहरी कठोरता, जीवन ≥ 8000 घंटे, धूल / स्लरी वातावरण में स्थिर।
- कम शोर और सुचारू संचालन, उच्च उपजः हेलिकल + ग्रह जाल, शोर ≤68dB, कम कंपन, वर्कपीस उपज ≥98.5%
- वीएफडी संगत और बहु-प्रक्रिया समर्थनः 0 ₹ 3000 आरपीएम चिकनी गति नियंत्रण, एक गियर सेट कच्चे/समाप्त/अति-सटीक चमकाने के लिए।
- ग्रहों का समन्वयन और समान चमकाना: सटीक क्रांति + घूर्णन समन्वय, पूर्ण सतह कवरेज, समान मोटाई।
- धूल/जंग प्रतिरोध, कठोर वातावरण सहिष्णुताः काली/निकेलिंग, पानी आधारित स्लरी, धूल, आर्द्रता प्रतिरोध, कम विफलता दर।
- पूर्ण विनिमेयता और आसान प्रतिस्थापनः मुख्यधारा 180 मॉडल फिट, सूर्य + ग्रह + अंगूठी गियर सेट प्रतिस्थापन, कोई नया डिजाइन की आवश्यकता नहीं है।
हमें क्यों चुनें?
- 7-अक्ष सीएनसी पीसनेः हम उच्च परिशुद्धता 7-अक्ष सीएनसी पीसने की मशीनों को अपनाते हैं, ±5μm के रूप में तंग सहिष्णुता रखते हैं, यह सुनिश्चित करते हैं कि गियर चुपचाप, सुचारू रूप से और उत्कृष्ट स्थायित्व के साथ चलें।
- प्रबल तकनीकी विशेषज्ञता:हमारी मूल अनुसंधान एवं विकास टीम में डॉक्टरेट और मास्टर डिग्री प्राप्त करने वाले पेशेवर शामिल हैं जो सर्पिल बेवल गियर तकनीक में विशेषज्ञ हैं, जो जटिल परियोजनाओं के लिए मजबूत तकनीकी सहायता प्रदान करते हैं।
- कठोर परीक्षण और उच्च परिशुद्धताः सभी गियर ग्लीसन माप प्रणाली के साथ 100% निरीक्षण से गुजरते हैं। हम दांत प्रोफाइल और दिशा त्रुटियों पर सख्त नियंत्रण के साथ डीआईएन 6 ग्रेड सटीकता प्राप्त कर सकते हैं,हमारी गुणवत्ता को उद्योग के अग्रणी स्तर पर बनाए रखना.
- उच्च संचरण दक्षता:हमारे गियर डिजाइन 300 तक के एकल चरण में कमी अनुपात का समर्थन करते हैंः1, वास्तविक ट्रांसमिशन दक्षता 95% से अधिक तक पहुंचती है, जो ऊर्जा उपयोग में काफी सुधार करती है।
- उत्कृष्ट स्थायित्व और लागत दक्षता:हमारे गियर 40% कम जीवन चक्र लागत और 0.5% से कम विफलता दर प्रदान करते हैं, स्थिर दीर्घकालिक संचालन और कम रखरखाव लागत सुनिश्चित करते हैं।
- त्वरित प्रतिक्रिया और कम समयःहमारी डिजिटलीकृत उत्पादन प्रक्रिया के समर्थन से, हम वितरण चक्र को केवल 20 कार्य दिवसों तक कम करने में सक्षम हैं, जिससे आपको परियोजना विकास और लॉन्च में तेजी लाने में मदद मिलती है।
- पेशेवर कस्टम डिजाइन क्षमताः हम आपके वास्तविक कार्य स्थितियों के आधार पर उच्च-कटौती, उच्च-गति, भारी-भार, कम शोर, और विशेष छोटे-दांत प्रोफाइल की आवश्यकता वाले अनुप्रयोगों के लिए पूरी तरह से अनुकूलित गियर समाधान प्रदान करते हैं।
