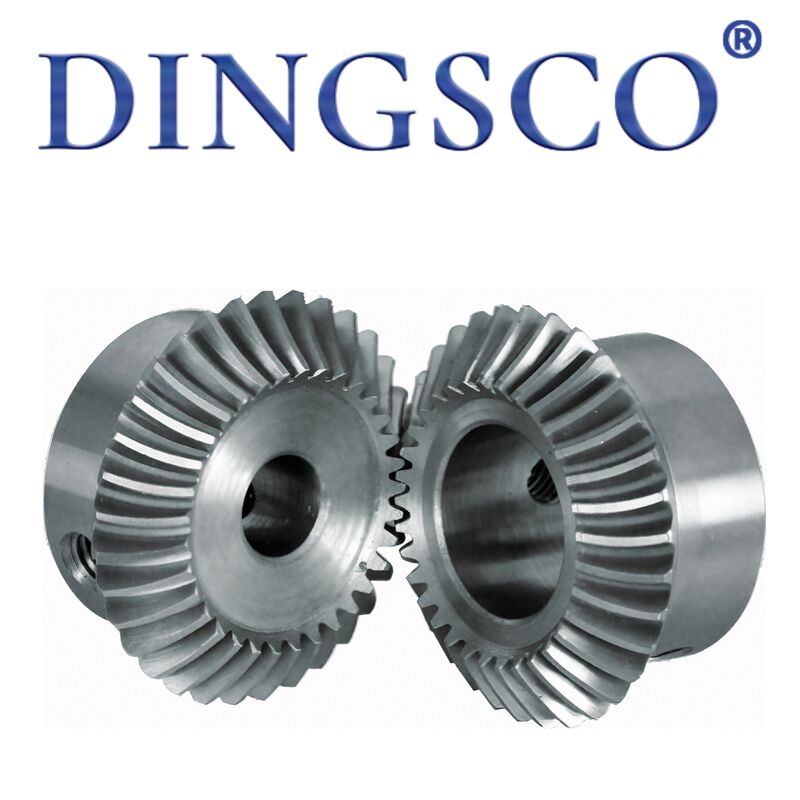

चीन उच्च परिशुद्धता कंप्यूटर पैटर्न सिलाई मशीन ट्रांसमिशन भाग के लिए गियर
कंप्यूटर पैटर्न सिलाई मशीन गियर स्वचालित कंप्यूटर पैटर्न सिलाई मशीनों के लिए विशेष परिशुद्धता ट्रांसमिशन गियर हैं, जिसमें स्पर गियर, हेलिकल गियर, कॉवल गियर,गियर शाफ्ट और डुप्लेक्स गियरवे पैटर्न सिलाई मशीनों और कंप्यूटर सिलाई उपकरण के सभी प्रमुख ब्रांडों के साथ संगत हैं। परिशुद्धता मशीनिंग और पेशेवर गर्मी उपचार के साथ पहनने के प्रतिरोधी मिश्र धातु स्टील से बने हैं,वे सुचारू रूप से चलते हैं, चुपचाप और टिकाऊ. वे ठीक से मुख्य शाफ्ट ट्रांसमिशन, खिलाया तंत्र, शटल स्विंग तंत्र और XY विस्थापन ड्राइव प्रणाली से मेल खाते हैं, सटीक सिलाई स्थिति सुनिश्चित,सुसंगत सिलाई दूरी और स्थिर मशीन संचालनवे सिलाई मशीनों के लिए मुख्य कमजोर ट्रांसमिशन भाग हैं।
उत्पाद की विशेषताएं
- सिलाई मशीनों के लिए विशेष मॉड्यूल दांत प्रोफाइल, छोटे जाल अंतर, विचलन के बिना सटीक स्थिति।
- उच्च पहनने के प्रतिरोधी सामग्री से बना, लंबे समय तक उच्च गति संचालन के तहत पहनने या तोड़ने के लिए आसान नहीं है।
- कम ऑपरेटिंग शोर और चिकनी ट्रांसमिशन सिलाई कंपन को कम करती है।
- उच्च तापमान प्रतिरोध बिना एनीलिंग के, लंबे समय तक निरंतर कार्यशाला काम करने की स्थिति के लिए उपयुक्त।
- एकीकृत परिशुद्धता और मजबूत विनिमेयता, सीधे मूल भागों को प्रतिस्थापित करें।
- यहां तक कि बल असर, लगातार स्टार्ट और स्टॉप से प्रभाव भार का विरोध, लंबी सेवा जीवन।
- जंग और तेल प्रतिरोधी सतह, सिलाई कार्यशाला के तैलीय कार्य वातावरण के अनुकूल।
- पूर्ण विनिर्देश सभी बड़े, मध्यम और छोटे पैटर्न सिलाई मशीन मॉडल के लिए उपयुक्त हैं।
तकनीकी पैरामीटर तालिका
| सामान्य मॉड्यूल |
0.8 / 1.0 / 1.25 / 1.5 / 2.0 मिमी |
| दांतों की संख्या |
1265 दांत |
| सटीकता का स्तर |
आईएसओ 7 ̊8 ग्रेड |
| मुख्य सामग्री |
45# स्टील, 40Cr, पाउडर धातु विज्ञान, पहनने के प्रतिरोधी मिश्र धातु स्टील |
| ताप उपचार |
उच्च आवृत्ति से बुझाने और टेम्परिंग |
| दांतों की कठोरता |
एचआरसी 48 ̊58 |
| कार्य गति |
1500-4500 र/मिनट |
| कामकाजी समय |
-10°C+70°C |
| आवेदन की स्थिति |
स्पिंडल, फीड, ऑसिलेटिंग शटल, एक्स-वाई ड्राइव, कैम ड्राइव |
| गियर का प्रकार |
स्पर गियर, हेलिकल गियर, बेवल गियर, गियर शाफ्ट, एक्सेन्ट्रिक गियर, क्लस्टर गियर |
कार्य सिद्धांत
कम्प्यूटर पैटर्न सिलाई मशीन मोटर द्वारा बिजली का उत्पादन करती है, और जाली गियर सेट के माध्यम से सभी कार्यकारी तंत्रों को स्थिर रूप से घूर्णन शक्ति प्रसारित करती है।विभिन्न दांतों के साथ मिलान गियर ट्रांसमिशन गति और कोण को बदलता है, सटीक रूप से खिला गति, शटल स्विंग रेंज और सिर चलती स्ट्रोक को नियंत्रित करता है,ताकि कड़ाई से कंप्यूटर प्रोग्राम किए गए पैटर्न ट्रैक के अनुसार सिलाई का काम पूरा किया जा सके.सटीक गियर मेशिंग एक समान सिलाई दूरी और साफ सिलाई सुनिश्चित करती है। यह स्थिति विचलन से बचने के लिए स्टार्ट और स्टॉप के दौरान बल को बफर करता है, स्वचालित उच्च-सटीक पैटर्न सिलाई का एहसास करता है।
मुख्य अनुप्रयोग
- कंप्यूटर पैटर्न सिलाई मशीनों के लिए मुख्य शाफ्ट पावर ट्रांसमिशन गियर
- ऊपरी और निचले फ़ीडिंग तंत्र के लिए ट्रांसमिशन गियर
- शटल स्विंग विधानसभा के लिए घुमावदार गियर ड्राइव करें।
- एक्सवाई अक्ष आगे-पीछे और बाएं-दाएं चलती गियर सेट।
- सिलाई सिर उठाने के लिए एक्सेन्ट्रिक गियर और डुप्लेक्स गियर
- औद्योगिक कंप्यूटर सिलाई मशीनों के लिए प्रतिस्थापन मूल गियर
- सामान, चमड़े के सामान, जूते और वस्त्र सिलाई उपकरण के लिए ट्रांसमिशन पार्ट्स
- स्वचालित टेम्पलेट सिलाई मशीनों के लिए पूर्ण ट्रांसमिशन गियर।
उत्पाद के फायदे
- विशेष सिलाई मशीन दांत प्रोफाइल डिजाइन सटीक आंदोलन और साफ सिलाई टांके सुनिश्चित करता है।
- उच्च पहनने प्रतिरोधी गर्मी उपचार प्रक्रिया में सामान्य गियर की तुलना में अधिक स्थायित्व है, प्रतिस्थापन आवृत्ति को कम करता है।
- कम ट्रांसमिशन प्रतिरोध से बिजली की बचत होती है और मोटर के संचालन भार को कम किया जाता है।
- कम शोर का संचालन कार्यशाला के कार्य वातावरण में सुधार करता है।
- मानक सार्वभौमिक विनिर्देश, आसान स्थापना और सुविधाजनक रखरखाव प्रतिस्थापन।
- तेल और संक्षारण प्रतिरोधी, लंबे समय तक तैलीय सिलाई वातावरण में कोई जंग या जाम नहीं।
- प्रभाव प्रतिरोध और ब्रेक विरोधी प्रदर्शन अक्सर स्टार्ट-स्टॉप कार्य मोड में फिट होते हैं।
- स्थिर थोक आपूर्ति और उच्च लागत प्रदर्शन उपकरण रखरखाव लागत को काफी कम करता है।
उत्पादन प्रक्रिया
- उच्च गुणवत्ता वाले इस्पात कच्चे माल का निरीक्षण → 2. कटिंग और फोर्जिंग
- सीएनसी लेथ खत्म मोड़ गियर खाली बाहरी सर्कल, आंतरिक छेद और अंत चेहरे
- रोल मानक दांत प्रोफाइल विशेष सिलाई मशीन गियर hobbing मशीन द्वारा
- दांतों के अंत में चम्फरिंग और डेबरिंग फिनिशिंग
- कुल मिलाकर शमन और टेम्परिंग + दांत सतह प्रेरण कठोरता
- आंतरिक छेद परिशुद्धता पीसने समकक्षता को सही करने के लिए
- जाली की सघनता के अनुरूप स्क्रीनिंग
- जंग-रोधी और तेल-प्रतिरोधी संरक्षण उपचार
- आकार और कठोरता का पूर्ण निरीक्षण → 10. छँटाई, पैकेजिंग और वितरण
हमें क्यों चुनें?
- 7-अक्ष सीएनसी पीसनेः हम उच्च परिशुद्धता 7-अक्ष सीएनसी पीसने की मशीनों को अपनाते हैं, ±5μm के रूप में तंग सहिष्णुता रखते हैं, यह सुनिश्चित करते हैं कि गियर चुपचाप, सुचारू रूप से और उत्कृष्ट स्थायित्व के साथ चलें।
- प्रबल तकनीकी विशेषज्ञता:हमारी मूल अनुसंधान एवं विकास टीम में डॉक्टरेट और मास्टर डिग्री प्राप्त करने वाले पेशेवर शामिल हैं जो सर्पिल बेवल गियर तकनीक में विशेषज्ञ हैं, जो जटिल परियोजनाओं के लिए मजबूत तकनीकी सहायता प्रदान करते हैं।
- कठोर परीक्षण और उच्च परिशुद्धताः सभी गियर ग्लीसन माप प्रणाली के साथ 100% निरीक्षण से गुजरते हैं। हम दांत प्रोफाइल और दिशा त्रुटियों पर सख्त नियंत्रण के साथ डीआईएन 6 ग्रेड सटीकता प्राप्त कर सकते हैं,हमारी गुणवत्ता को उद्योग के अग्रणी स्तर पर बनाए रखना.
- उच्च संचरण दक्षता:हमारे गियर डिजाइन 300 तक के एकल चरण में कमी अनुपात का समर्थन करते हैंः1, वास्तविक ट्रांसमिशन दक्षता 95% से अधिक तक पहुंचती है, जो ऊर्जा उपयोग में काफी सुधार करती है।
- उत्कृष्ट स्थायित्व और लागत दक्षता:हमारे गियर 40% कम जीवन चक्र लागत और 0.5% से कम विफलता दर प्रदान करते हैं, स्थिर दीर्घकालिक संचालन और कम रखरखाव लागत सुनिश्चित करते हैं।
- त्वरित प्रतिक्रिया और कम समयःहमारी डिजिटलीकृत उत्पादन प्रक्रिया के समर्थन से, हम वितरण चक्र को केवल 20 कार्य दिवसों तक कम करने में सक्षम हैं, जिससे आपको परियोजना विकास और लॉन्च में तेजी लाने में मदद मिलती है।
- पेशेवर कस्टम डिजाइन क्षमताः हम आपके वास्तविक कार्य स्थितियों के आधार पर उच्च-कटौती, उच्च-गति, भारी-भार, कम शोर, और विशेष छोटे-दांत प्रोफाइल की आवश्यकता वाले अनुप्रयोगों के लिए पूरी तरह से अनुकूलित गियर समाधान प्रदान करते हैं।
