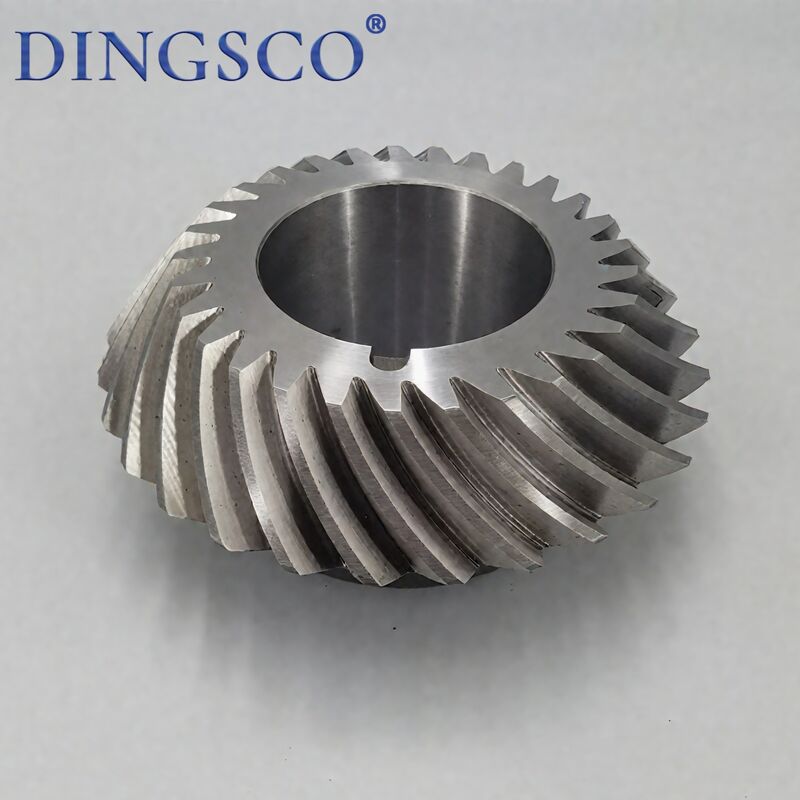

उच्च गति वाले औद्योगिक संचरण क्षेत्रों के लिए भारी-कर्तव्य सर्पिल बेवल गियर सेट

हाई-स्पीड औद्योगिक ट्रांसमिशन फ़ील्ड के लिए हेवी-ड्यूटी स्पाइरल बेवल गियर सेट

स्पाइरल बेवेल गियर्स (सर्पिल बेवेल गियर्स के रूप में भी जाना जाता है) बीच में बिजली ट्रांसमिशन के लिए मुख्य सटीक ट्रांसमिशन घटक हैंप्रतिच्छेदी शाफ्ट(आमतौर पर 90°). घुमावदार सर्पिल दांतों के साथ, वे सीधे बेवल गियर की तुलना में चिकनी ट्रांसमिशन, उच्च भार क्षमता और कम शोर की सुविधा देते हैं, जो व्यापक रूप से ऑटोमोबाइल, इंजीनियरिंग मशीनरी, रेड्यूसर, एयरोस्पेस, जहाजों आदि जैसे उच्च गति और भारी भार वाले क्षेत्रों में उपयोग किए जाते हैं।

उत्पाद की विशेषताएँ

• सर्पिल घुमावदार दांत संरचना: टूथ ट्रेस आर्क सर्पिल है, तात्कालिक प्रभाव के बिना प्रगतिशील मेशिंग संपर्क
• दस्ता कोण अनुकूलन: मुख्य रूप से 90° प्रतिच्छेदी शाफ्ट के लिए; 30°-150° गैर-समकोण संचरण के लिए अनुकूलन योग्य
• उच्च परिशुद्धता ग्रेड: औद्योगिक ग्रेड आईएसओ 5-7 (जीबी/टी 11365), परिशुद्धता ग्रेड 3-5 तक
• समग्र भार क्षमता: संतुलित तनाव के साथ रेडियल और अक्षीय बलों को सहन करते हुए टॉर्क संचारित करें
• कम शोर और चिकनाई: बड़ा संपर्क अनुपात, बहु-दांत जाल, छोटा कंपन और झटका, सीधे दांतों की तुलना में 10-15 डीबी कम शोर
• उच्च दक्षता और स्थायित्व: ट्रांसमिशन दक्षता 95%-98%, पहनने के लिए प्रतिरोधी, एंटी-पिटिंग, लंबी सेवा जीवन
• विविध सामग्री: मुख्य रूप से मिश्र धातु संरचनात्मक स्टील्स (20CrMnTi, 20CrMo, 42CrMo), प्रेरण/कार्बराइजिंग शमन द्वारा मजबूत

तकनीकी पैरामीटर तालिका

काम के सिद्धांत

• स्थानिक मेशिंग ट्रांसमिशन: अक्ष प्रतिच्छेद करते हैं (आमतौर पर 90°), दांत शंक्वाकार और सर्पिल रूप से वितरित होते हैं, ऊर्ध्वाधर दिशा परिवर्तन + टॉर्क ट्रांसमिशन का एहसास करते हैं
• प्रोग्रेसिव मेशिंग: दांत अंत से धीरे-धीरे जुड़ते हैं, पूर्ण संपर्क, सहज विघटन-कोई तात्कालिक प्रभाव नहीं, सीधे दांतों की तुलना में चिकने
• मल्टी-टूथ लोड: संपर्क अनुपात ε=1.5-2.5, 2-3 दांत जोड़े एक साथ लोड किए गए, समान भार वितरण और उच्च क्षमता
• बल संतुलन: स्पर्शरेखा, रेडियल और अक्षीय बल उत्पन्न करें; अक्षीय जोर का समर्थन करने के लिए आवश्यक मिलान बीयरिंग
• स्थिर अनुपात: दांत अनुपात = उलटा गति अनुपात (i=Z₂/Z₁=n₁/n₂), सटीक और स्थिर संचरण

मुख्य अनुप्रयोग

• ऑटोमोटिव: डिफरेंशियल, ट्रांसफर केस, ड्राइव एक्सल (कोर एप्लिकेशन)
• इंजीनियरिंग मशीनरी: उत्खनन, लोडर, रोलर्स के मुख्य रिड्यूसर, स्टीयरिंग, चरखी सिस्टम
• औद्योगिक रेड्यूसर: के/एस श्रृंखला सर्पिल बेवल गियरबॉक्स, गियर डायवर्टर, गति बढ़ाने वाले
• मशीन टूल्स: स्पिंडल ड्राइव, फीड मैकेनिज्म, बोरिंग/मिलिंग/ग्राइंडिंग मशीनों के टूल चेंजर डायवर्टर
• एयरोस्पेस: विमान लैंडिंग गियर, इंजन ड्राइव, हेलीकॉप्टर टेल रोटर सिस्टम
• समुद्री: प्रणोदन, स्टीयरिंग गियर, विंडलैस, हैच कवर ड्राइव
• नई ऊर्जा: पवन टरबाइन यॉ/पिच, पीवी ट्रैकर ड्राइव, ऊर्जा भंडारण उपकरण
• अन्य: मुद्रण, कपड़ा, भोजन, पेट्रोलियम, धातु विज्ञान, रेल पारगमन में उच्च गति और भारी भार संचरण

उत्पाद लाभ

• हाई-स्पीड स्थिरता: प्रगतिशील मेशिंग, कम झटका, 3000-12000rpm अल्ट्रा-हाई स्पीड के लिए उपयुक्त
• भारी भार क्षमता: सीधे बेवेल गियर, एंटी-बेंडिंग, एंटी-पिटिंग, प्रभाव-प्रतिरोधी की तुलना में 30% -60% अधिक भार क्षमता
• अल्ट्रा-लो शोर: सटीक ग्राउंड/लेप्ड दांत, शोर 60-70 डीबी, सीधे दांतों की तुलना में 10-15 डीबी कम
• उच्च दक्षता और ऊर्जा की बचत: दक्षता 95%-98%, सामान्य बेवल गियर से 3%-8% अधिक, दीर्घकालिक बिजली की बचत
• सटीक ट्रांसमिशन: लगातार अनुपात, छोटा बैकलैश (0.02–0.1 मिमी), उच्च स्थिति सटीकता
• कॉम्पैक्ट संरचना: स्थानिक दिशा परिवर्तन, जगह की बचत, हल्के और कॉम्पैक्ट उपकरणों के लिए आदर्श
• लंबी सेवा जीवन: उच्च गुणवत्ता वाला स्टील + मजबूत ताप उपचार, सामान्य गियर की तुलना में 40% -80% लंबा जीवन
• व्यापक अनुकूलनशीलता: 90°/गैर-90° शाफ्ट, एकल/बहु-चरण, कमी/वृद्धि/डायवर्जन के लिए डिज़ाइन करने योग्य

हमें क्यों चुनें?

• 7-अक्ष सीएनसी ग्राइंडिंग: हम उच्च-परिशुद्धता 7-अक्ष सीएनसी ग्राइंडिंग मशीनें अपनाते हैं, जिनकी सहनशीलता ±5μm जितनी कड़ी होती है, जिससे यह सुनिश्चित होता है कि गियर चुपचाप, सुचारू रूप से और उत्कृष्ट स्थायित्व के साथ चलते हैं।
• मजबूत तकनीकी विशेषज्ञता:हमारी मुख्य आर एंड डी टीम में सर्पिल बेवल गियर प्रौद्योगिकी में विशेषज्ञता वाले डॉक्टरेट और मास्टर पेशेवर शामिल हैं, जो जटिल परियोजनाओं के लिए मजबूत तकनीकी सहायता प्रदान करते हैं।
• कठोर परीक्षण और उच्च परिशुद्धता: सभी गियर ग्लीसन मेट्रोलॉजी सिस्टम के साथ 100% निरीक्षण से गुजरते हैं। हम अपनी गुणवत्ता को उद्योग के अग्रणी स्तर पर बनाए रखते हुए, टूथ प्रोफाइल और दिशा त्रुटियों पर सख्त नियंत्रण के साथ डीआईएन 6 ग्रेड सटीकता प्राप्त कर सकते हैं।
• उच्च संचरण दक्षता:हमारे गियर डिज़ाइन 300:1 तक के एकल-चरण कटौती अनुपात का समर्थन करते हैं, वास्तविक ट्रांसमिशन दक्षता 95% से अधिक तक पहुंचती है, जिससे ऊर्जा उपयोग में काफी सुधार होता है।
• उत्कृष्ट स्थायित्व और लागत दक्षता:हमारे गियर 40% कम जीवनचक्र लागत और 0.5% से कम विफलता दर प्रदान करते हैं, जिससे स्थिर दीर्घकालिक संचालन और कम रखरखाव लागत सुनिश्चित होती है।
• तेज़ प्रतिक्रिया और कम समय:हमारी डिजिटल उत्पादन प्रक्रिया द्वारा समर्थित, हम डिलीवरी चक्र को केवल 20 कार्य दिवसों तक छोटा करने में सक्षम हैं, जिससे आपको परियोजना विकास और लॉन्च में तेजी लाने में मदद मिलेगी।
• पेशेवर कस्टम डिज़ाइन क्षमता: हम आपकी वास्तविक कामकाजी परिस्थितियों के आधार पर उच्च-कटौती, उच्च गति, भारी भार, कम शोर और विशेष छोटे-दांत प्रोफाइल की आवश्यकता वाले अनुप्रयोगों के लिए पूरी तरह से अनुकूलित गियर समाधान प्रदान करते हैं।
