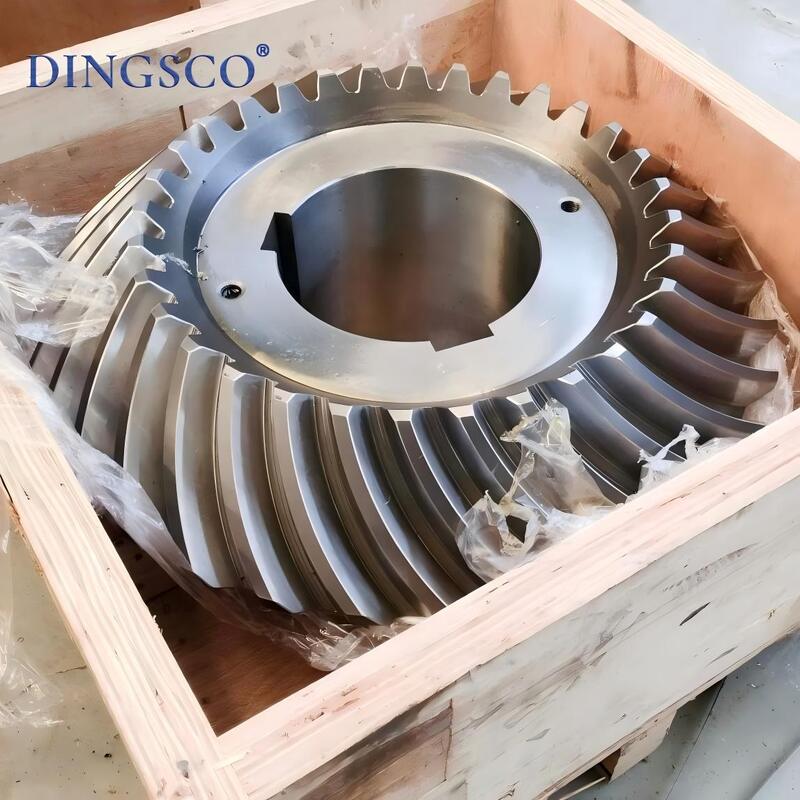

परिशुद्धता हेलिकल गियर उच्च भार औद्योगिक ट्रांसमिशन घटक
यह परिशुद्धता हेलिकल गियर एक भारी शुल्क पावर ट्रांसमिशन घटक है जिसे औद्योगिक गियरबॉक्स सिस्टम में उच्च टोक़, उच्च स्थिरता और लंबे सेवा जीवन के लिए डिज़ाइन किया गया है।सख्त मशीनिंग और गुणवत्ता नियंत्रण मानकों के साथ निर्मित, यह व्यापक रूप से मांग यांत्रिक और ऊर्जा अनुप्रयोगों में प्रयोग किया जाता है।
परिशुद्धता हेलिकल गियर की प्रमुख विशेषताएं
-
हेलिकल टूथ डिज़ाइन
भार वितरण में सुधार करता है और मेशिंग के दौरान प्रभाव को कम करता है, ट्रांसमिशन की चिकनी और शोर नियंत्रण को बढ़ाता है।
-
उच्च भार क्षमता
औद्योगिक गियरबॉक्सों और रिड्यूसरों में भारी कर्तव्य टॉर्क ट्रांसमिशन के लिए डिज़ाइन किया गया।
-
परिशुद्धता मशीनिंग
सीएनसी मशीनिंग और नियंत्रित परिष्करण सटीक दांत प्रोफाइल, पिच स्थिरता और विश्वसनीय जाल प्रदर्शन सुनिश्चित करते हैं।
-
उत्कृष्ट सतह की गुणवत्ता
चिकनी दांतों के किनारे घर्षण, पहनने और गर्मी पैदा करने को कम करते हैं, जिससे सेवा जीवन बढ़ जाता है।
| परिशुद्धता हेलिकल गियर उच्च भार औद्योगिक ट्रांसमिशन घटक |
| सामग्री |
20CrMnTi, 20CrMo
42CrMo, 45# आदि |
सतह |
उज्ज्वल |
| आकार |
सर्पिल |
दबाव कोण |
20°, यह भी अनुकूलित किया जा सकता है |
| दांत प्रोफ़ाइल |
ग्लीसन प्रकार |
सटीकता का स्तर |
आईएसओ 6-7 ग्रेड |
| प्रसंस्करण |
पीसने |
मॉड्यूल (M) |
≤4 |
| ताप उपचार |
कार्बोराइजिंग, शमन, कार्बोनाइटिंग, उच्च आवृत्ति शमन, टेम्परिंग आदि |
आवेदन |
औद्योगिक गियरबॉक्स और रिड्यूसर
|
उन्नत विनिर्माण उपकरण
डीएच के पास कई सीएनसी 7-अक्ष 5-लिंकेज सर्पिल कॉवल गियर ग्राइंडिंग मशीनें और गियर फ्रीजिंग मशीनें हैं जो उच्च-कटौती अनुपात हाइपोइड और क्रॉस-हार्ड टूथ कपलिंग को संसाधित कर सकती हैं।
उन्नत परीक्षण उपकरण
गियर पिच सटीकता का पता लगाने, दांत प्रोफाइल त्रुटि का पता लगाने और दांत प्रोफाइल त्रुटियों के विपरीत सुधार को पूरा करने के लिए एक उच्च परिशुद्धता गियर माप केंद्र का उपयोग करें।
व्यावसायिक सॉफ्टवेयर
हमारे कारखाने में सर्पिल कंक्रीट गियर के डिजिटल क्लोज-लूप विनिर्माण का एहसास करने के लिए सॉफ्टवेयर का एक पूरा सेट है, गियर डिजाइन, शक्ति गणना, संपर्क विश्लेषण, उपकरण गणना जैसे कार्य,दांत प्रोफ़ाइल त्रुटि उलटमशीनिंग विधियों में पांच औजारों का मशीनिंग (निश्चित सेटिंग) और टपर का जी-प्लेट, सर्पिल प्रारूप झुकाव (एसएफटी) विधि और साइक्लोइड इक्विडेप की हाइपोइड प्रारूप झुकाव (एचएफटी) विधि आदि शामिल हैं।
