उत्पाद विवरण:
|
| सामग्री: | 20CrMnTi/20CrMo/20CrNiMo/18CrNiMo/38CrMoAl/42CrMo/40Cr/45#/PA66/416/410/304...... | आकार: | स्पर गियर, बेलनाकार गियर |
|---|---|---|---|
| टूथ प्रोफाइल: | ग्लीसन प्रकार | आवेदन: | रेड्यूसर, सीएनसी मशीन टूल्स, रोबोट संयुक्त, चिकित्सा मशीनरी |
| गियर की स्थिति: | बाहरी गियर | दांत सटीकता ग्रेड: | आईएसओ 5-8 ग्रेड |
| पेचदार कोण: | -45/+135 | मॉड्यूल(एम): | 1-6 |
| प्रमुखता देना: | उच्च परिशुद्धता स्पर गियर,सीएनसी मशीन टूल्स स्पर गियर,OEM पीस सिलेंडर गियर |
||

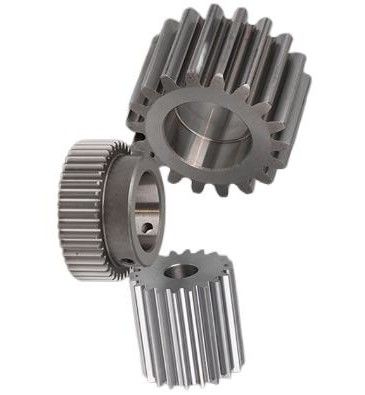

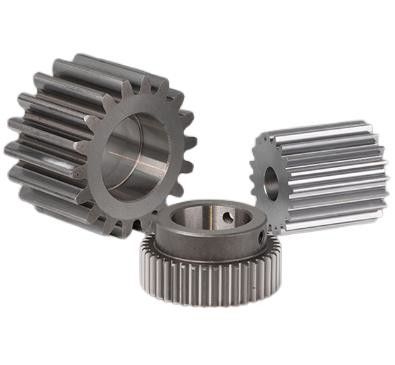

पीसने का गियर स्पर गियर उच्च परिशुद्धता के साथ बेलनाकार गियर
गियर पीसने एक महत्वपूर्ण परिशुद्धता मशीनिंग तकनीक है।यह गियर दांत सतह पर ठीक मशीनिंग प्रदर्शन करने के लिए विशेष पीस उपकरण और प्रक्रियाओं का उपयोग गियर सटीकता में सुधार के लक्ष्यों को प्राप्त करने के लिए, सतह की गुणवत्ता में सुधार और शोर को कम करना।
पीसने वाले गियर्स के अनुप्रयोग:
पीसने वाले गियर का व्यापक रूप से गियर सटीकता और सतह की गुणवत्ता के लिए उच्च आवश्यकताओं वाले क्षेत्रों में उपयोग किया जाता है, जैसे भारी भार, उच्च परिशुद्धता, उच्च कठोरता, उच्च गति, लंबी स्ट्रोक सीएनसी मशीन टूल्स,पीसने की मशीनें, ड्रिलिंग मशीनें, टर्न और अन्य मशीन टूल्स, साथ ही कारखाने स्वचालन तेजी से लोड और अनलोडिंग तंत्र, रोबोट हाथ पकड़ने के तंत्र,बुद्धिमान स्टीरियोस्कोपिक गोदाम और अन्य स्वचालन उपकरण और प्रणाली.
गियर पीसने का सिद्धांत
गियर ग्राइंडिंग एक ग्राइंडिंग टूल (जैसे ग्राइंडिंग डिस्क, ग्राइंडिंग व्हील आदि) का उपयोग करने की प्रक्रिया है।) and fine-grained abrasives to apply pressure between the workpiece material and a closely fitting surface (called a grinding plate) to gradually achieve the desired finish and accuracy of the gear tooth surface through relative motionपीसने की प्रक्रिया के दौरान, द्रव घर्षण यंत्रों की जोड़ी में डाला जाता है, और जैसे-जैसे गियर घूमता है, आदर्श दांत सतह संपर्क पैटर्न का उत्पादन करने के लिए धातु की एक छोटी मात्रा को हटा दिया जाता है।
पीसने वाले गियर्स के लिए प्रक्रिया आवश्यकताएं
गियर को पीसने से पहले, आमतौर पर गियर को पीसने की प्रक्रिया की आवश्यकताओं को पूरा करने के लिए पूर्व-उपचार करना आवश्यक होता है। इन आवश्यकताओं में शामिल हैंः
1दांत की जड़ पर कुछ मात्रा में जड़ काटने की आवश्यकता होती है:यह एक खाली चाकू खाई की भूमिका निभाने के लिए है और कार्बोराइजिंग और बुझाने के बाद गियर की जड़ पर अवशिष्ट तनाव के वितरण के लिए अनुकूल है,इस प्रकार गियर की झुकने की ताकत में सुधारयदि पीसने से पहले गियर की जड़ पर कोई जड़ काटने नहीं है, तो पीसने के बाद दांत की जड़ पर एक कदम उत्पन्न होगा, जिसके परिणामस्वरूप तनाव एकाग्रता होगी,जो गियर के झुकने के प्रतिरोध को गंभीर रूप से प्रभावित करता है.
2. पीसने के बाद गियर की इनवोल्यूट लंबाई पर्याप्त लंबी होनी चाहिए:गियर के सुचारू संचालन और भार सहन करने की क्षमता सुनिश्चित करने के लिए। दांतों की जड़ को काटने के कारण, गियर की घुमावदार लंबाई पीसने के बाद अपर्याप्त हो सकती है,जिसके परिणामस्वरूप गियर के ओवरलैप में कमी आती है, जो जाली की प्रक्रिया के दौरान कंपन और शोर का कारण बनेगा।
सर्पिल बेवल गियरः
| उत्पाद | पीसने का गियर स्पर गियर उच्च परिशुद्धता के साथ बेलनाकार गियर |
| सामग्री | 20CrMnTi/20CrMo/20CrNiMo/18CrNiMo/38CrMoAl/42CrMo/40Cr |
| आकार | स्पर गियर, सिलेंडर गियर |
| विनिर्माण प्रक्रिया | पीसने |
| मॉड्यूल (M) | 1-6 |
| दांत सटीकता ग्रेड | आईएसओ 5-8 ग्रेड |
| ताप उपचार | कार्बोराइजिंग और शमन |
| आवेदन | रेड्यूसर, सीएनसी मशीन टूल्स, रोबोट ज्वाइंट, चिकित्सा मशीनरी |
| हेलिकल कोण | -45/+135 |
DINGSCO-हम प्रतिबद्ध हैंसबसे अच्छा उच्च परिशुद्धता सर्पिल घुमावदार गियर आपूर्तिकर्ता होने के लिए।
1औद्योगिक गियर के निर्माण में 30 वर्षों का अनुभव।
हम क्या उत्पादन कर सकते हैं?
हमारे उत्पादों के अनुप्रयोग:
औद्योगिक रोबोट, सीएनसी टर्निंग और फ्रिलिंग कम्पोजिट पावर टूल टावर, औद्योगिक सिलाई मशीन, रेड्यूसर, साइकिल, पावर टूल, एरोमॉडलिंग।
