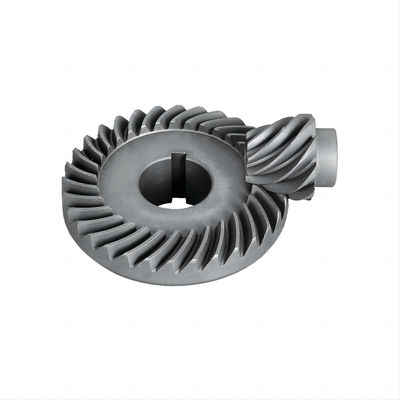

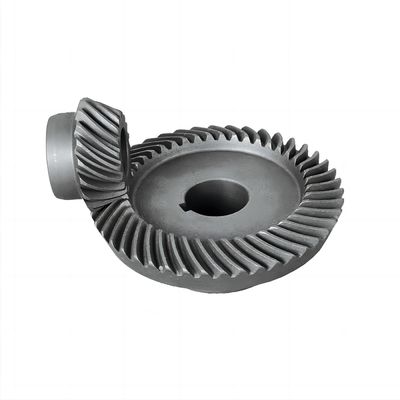

एक सर्पिल कंक्रीट गियर एक प्रकार का कंक्रीट गियर है जिसमें गियर के चेहरे के चारों ओर एक सर्पिल पैटर्न में काटने वाले घुमावदार दांत होते हैं।इन गियर्स का उपयोग शक्ति और गति गैर समानांतर पार अक्षों के बीच प्रसारित करने के लिए किया जाता है.
सर्पिल क्वेवल गियर की उत्पाद विशेषताएं हैंः
1दांतों का आकारः सर्पिल कंक्रीट गियर में घुमावदार दांत होते हैं। दांतों की वक्रता सीधे कंक्रीट गियर की तुलना में चिकनी जाली और कम शोर की अनुमति देती है।दाँत भी कॉनिक हैं, जो गियर फेस पर भार को समान रूप से वितरित करने में मदद करता है।
2अक्षीय धक्का: दांतों के हेलिक्स कोण के कारण सर्पिल कंक्रीट गियर अक्षीय धक्का उत्पन्न करते हैं।यह अक्षीय जोर जोर का मुकाबला करने के लिए जोर बीयरिंग का उपयोग कर या एक गियर प्रणाली डिजाइन द्वारा प्रबंधित किया जा सकता है.
3उच्च भार वहन क्षमताः स्पाइरल कंक्रीट गियर में सीधे कंक्रीट गियर की तुलना में उनके बड़े संपर्क क्षेत्र के कारण उच्च भार वहन क्षमता होती है।हेलिकल दांत डिजाइन दांत अधिक संलग्नता के लिए अनुमति देता है, जिसके परिणामस्वरूप बेहतर भार वितरण और उच्च टोक़ हस्तांतरण क्षमताएं हैं।
4दक्षताः इन गियरों की हेलिकल टूथ संरचना गियर प्रणाली की समग्र दक्षता को बढ़ाती है। प्रगतिशील दांत जुड़ाव और जुड़ाव घर्षण को कम करता है और शक्ति हानि को कम करता है,इस प्रकार संचरण दक्षता में सुधार.
5शोर और कंपन: सीधे कंक्रीट गियर की तुलना में, सर्पिल कंक्रीट गियर कम शोर और कंपन पैदा करते हैं। हेलिकल टूथ डिजाइन गियर मेशिंग के दौरान सदमे और शोर को कम करने में मदद करता है,जिसके परिणामस्वरूप अधिक शांत संचालन होता है.
प्रसंस्करण विशेषताएं:
1. डीएच परिशुद्धता विनिर्माण: सर्पिल कंक्रीट गियर को अपने जटिल दांत ज्यामिति के कारण परिशुद्धता विनिर्माण प्रक्रियाओं की आवश्यकता होती है। गियर दांत आमतौर पर विशेष काटने के उपकरण का उपयोग करके निर्मित होते हैं,जैसे सर्पिल क्विवल गियर जनरेटर या सीएनसी मशीनेंकाटने की प्रक्रिया की सटीकता सीधे गियर के प्रदर्शन और स्थायित्व को प्रभावित करती है।
2गियर पीसनेः प्रारंभिक काटने की प्रक्रिया के बाद, सर्पिल कंक्रीट गियर को अक्सर पीसने की आवश्यकता होती है। पीसने से गियर दांत सतह खत्म, सटीकता और दांत से दांत संपर्क में सुधार होता है।ऑपरेशन के दौरान शोर और कंपन को कम करने के लिए सही गियर जाल सुनिश्चित करें.
3ताप उपचारः सर्पिल कंक्रीट गियर के प्रसंस्करण में ताप उपचार एक आवश्यक कदम है।इसमें गियर को एक निश्चित तापमान तक गर्म करना और फिर उसे आवश्यक कठोरता और ताकत हासिल करने के लिए बुझाना शामिल हैगर्मी उपचार गियर स्थायित्व और पहनने के प्रतिरोध में सुधार करने में मदद करता है।
4निरीक्षण और गुणवत्ता नियंत्रणः सर्पिल बेवल गियर की महत्वपूर्ण प्रकृति के कारण, उनकी विनिर्माण प्रक्रिया के दौरान सख्त निरीक्षण और गुणवत्ता नियंत्रण प्रक्रियाएं अपनाई जाती हैं।गियर की आयामी सटीकता और दांत प्रोफ़ाइल स्थिरता सुनिश्चित करने के लिए, हम विभिन्न माप विधियों का उपयोग करते हैं, जैसे कि त्रि-आयामी निर्देशांक मापने की मशीन (सीएमएम) ।
उन्नत विनिर्माण उपकरण
डीएच के पास कई सीएनसी 7-अक्ष 5-लिंकेज सर्पिल कंक्रीट गियर ग्राइंडिंग मशीनें और गियर फ्रीजिंग मशीनें हैं जो उच्च-कटौती अनुपात हाइपोइड और क्रॉस-हार्ड दांत युग्मन को संसाधित कर सकती हैं।
उन्नत परीक्षण उपकरण
गियर पिच सटीकता का पता लगाने, दांत प्रोफ़ाइल त्रुटि का पता लगाने और दांत प्रोफ़ाइल त्रुटियों के विपरीत सुधार को पूरा करने के लिए एक उच्च परिशुद्धता गियर माप केंद्र का उपयोग करें।
व्यावसायिक सॉफ्टवेयर
हमारे कारखाने में सर्पिल कंक्रीट गियर के डिजिटल क्लोज-लूप विनिर्माण का एहसास करने के लिए सॉफ्टवेयर का एक पूरा सेट है, गियर डिजाइन, शक्ति गणना, संपर्क विश्लेषण, उपकरण गणना जैसे कार्य,दांत प्रोफ़ाइल त्रुटि उलटमशीनिंग विधियों में पांच औजारों का मशीनिंग (निश्चित सेटिंग) और टेपर का जी-प्लेट, सर्पिल प्रारूप झुकाव (एसएफटी) विधि और साइक्लोइड इक्विडेप की हाइपोइड प्रारूप झुकाव (एचएफटी) विधि आदि शामिल हैं।
