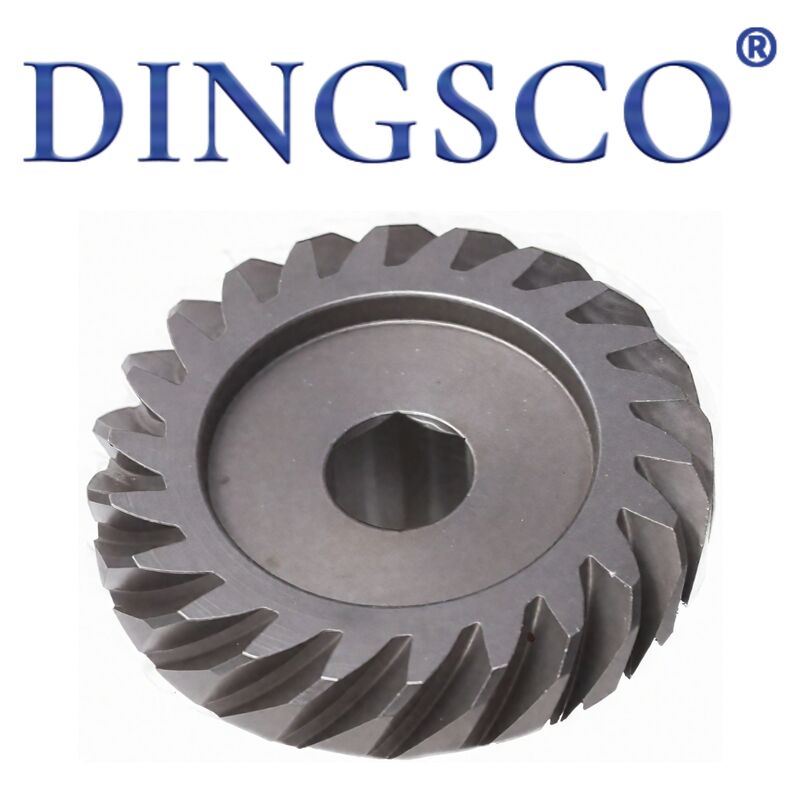

उच्च परिशुद्धता 40Cr लंबे समय तक पहनने के लिए प्रतिरोधी जीवन चीन में 3 स्पीड साइकिल गियर
3-स्पीड साइकिल गियर मुख्य ट्रांसमिशन भाग हैंआंतरिक 3-स्पीड साइकिल शिफ्टिंग सिस्टम, जिसमेंड्राइव गियर, ग्रह गियर, आंतरिक अंगूठी गियर, सूर्य गियर, रचेट गियर और शिफ्ट गियरवे जापानी शैली के आंतरिक 3-गति हब, घरेलू आंतरिक 3-गति हब, तह बाइक, शहरी कम्यूटर बाइक और वरिष्ठ बाइक के लिए फिट होते हैं।45# स्टील, 40Cr और पाउडर धातु विज्ञान, परिशुद्धता मुद्रांकन, hobbing, प्रेरण सख्त और carburizing द्वारा संसाधित, वे विशेषताएंकॉम्पैक्ट संरचना, स्थिर ट्रांसमिशन, पहनने के प्रतिरोध, प्रभाव प्रतिरोध, जंग प्रतिरोधी और रखरखाव मुक्त. ग्रह गियर संरचना 3 गति शिफ्टिंग (कम/मध्यम/उच्च गति) का एहसास करती है। श्रम-बचत चढ़ाई के लिए आंतरिक हब गियर जाल द्वारा टॉर्क समायोजन पूरा किया जाता है,स्थिर क्रूज़िंग और हाई-स्पीड सवारी, व्यापक रूप से आवासीय साइकिल, फोल्डिंग साइकिल और अवकाश साइकिल में उपयोग किया जाता है।
उत्पाद की विशेषताएं
- ग्रहों की 3 गति संरचना: सूर्य गियर + ग्रह गियर + अंगूठी गियर चिकनी गियर परिवर्तन के साथ 3-चरण सटीक शिफ्टिंग को महसूस करते हैं।
- उच्च पहनने के प्रतिरोध और शक्ति: एचआरसी 48-56 कठोरता के साथ प्रेरण-कठोर दांत लंबे समय तक सवारी के तहत पहनने और चिपके जाने के लिए प्रतिरोधी हैं।
- कॉम्पैक्ट और लघु: पूरी तरह से हब के अंदर एकीकृत, कठोर शहरी आवागमन वातावरण के लिए धूल-प्रूफ और पानी-प्रूफ।
- शोरबाज संचरण: एक समान जाल रिक्ति के साथ सटीक दांत प्रोफाइल कम शोर की सवारी सुनिश्चित करता है।
- जंग और जंग प्रतिरोध: काली करना या जस्ती करना जंग और जाम से बचने के लिए बारिश, कीचड़ और आर्द्रता का सामना करता है।
- हल्का वजन: पाउडर-धातु विज्ञान पतले प्रकार के गियर डिजाइन से बाइक का कुल वजन कम हो जाता है ताकि सवारी करना आसान हो सके।
- एक-दूसरे के प्रतिस्थापन की क्षमता: आसानी से प्रतिस्थापन के लिए शिमानो, नोवेटेक और घरेलू सार्वभौमिक आंतरिक 3-स्पीड हब के साथ संगत।
- रखरखाव मुक्त लंबे जीवन: सीलबंद स्नेहन संरचना को लंबे सेवा जीवन के साथ कम दैनिक रखरखाव की आवश्यकता होती है।
तकनीकी पैरामीटर तालिका
| लागू बाइक |
3-स्पीड इंटरनल गियर कम्यूटर साइकिल, फोल्डिंग साइकिल, वरिष्ठ साइकिल, और शहरी अवकाश साइकिल |
| गियर का प्रकार |
सूर्य गियर, ग्रह गियर, रिंग गियर, ड्राइव गियर, रचेट गियर, ट्रांसमिशन गियर |
| सामान्य मॉड्यूल |
0.8 / 1.0 / 1.25 मिमी |
| दांतों की संख्या |
सन गियर 12 ̊18, प्लैनेटरी गियर 16 ̊24, रिंग गियर 42 ̊52 |
| गियर अनुपात |
कम गति 0.70 / मध्यम गति 1.00 / उच्च गति 1.33 (मानक 3-गति आंतरिक गियर) |
| मुख्य सामग्री |
45# स्टील, 40Cr, पाउडर धातु विज्ञान |
| दांतों की कठोरता |
एचआरसी 48 56 |
| नामित टोक़ |
25°60 N·m |
| पहिया का आकार |
16/20/24/26 इंच |
| कामकाजी समय |
-20°C+60°C |
कार्य सिद्धांत
- कम गति: रिंग गियर फिक्स्ड, सन गियर इनपुट पावर, ग्रह वाहक आउटपुट, गति को कम करना और चढ़ाई और भार-वाहक के लिए टॉर्क बढ़ाना।
- मध्यम गति: स्थिर सपाट सड़क की सवारी के लिए सन गियर, कैरियर और रिंग गियर 1:1 अनुपात में सिंक्रोनस रूप से घूमते हैं।
- उच्च गति: सन गियर फिक्स्ड, रिंग गियर इनपुट पावर, कैरियर आउटपुट डाउनहिल और तेज सवारी के लिए त्वरित गति।
- शिफ्टिंग कंट्रोल: शिफ्ट केबल 3 गति चयन के लिए गियर लॉक स्थिति को स्विच करने के लिए पालों को खींचता है।
- एक तरफ़ा राचेट ड्राइवः राचेट गियर पेडल रिवर्स रोटेशन के बिना एक तरफ़ा ट्रांसमिशन और फ्रीव्हीलिंग को सक्षम करता है।
मुख्य अनुप्रयोग
- आंतरिक 3 गति वाली बाइक के पीछे के हब के लिए पूर्ण शिफ्टिंग गियर सेट (सूर्य, ग्रह, रिंग गियर)
- शहरी कम्यूटर साइकिल, फोल्डिंग साइकिल, वरिष्ठ साइकिल और अवकाश साइकिल के लिए शिफ्टिंग सिस्टम।
- शिमानो और घरेलू आंतरिक 3-गति केंद्रों के लिए प्रतिस्थापन गियर भाग।
- इलेक्ट्रिक-सहायता वाली साइकिलों के लिए कम गति वाली तीन गति वाली शिफ्टिंग तंत्र
- छोटे तीन पहिया साइकिल और बच्चों की सहायक साइकिलों के लिए तीन-गति गियर।
- निर्यात किए जाने वाले आंतरिक 3 स्पीड साइकिल के लिए मिलान गियर के घटक।
उत्पाद के फायदे
- सटीक 3-गति स्विचिंगः स्पष्ट गियर परिवर्तन के साथ स्थिर ग्रह शिफ्टिंग, कोई फिसलने या जाम नहीं।
- लंबे समय तक पहनने के लिए प्रतिरोधी जीवनः कठोर दांतों की सतह सामान्य गियर के दो गुना जीवन के साथ सवारी के प्रभाव का विरोध करती है।
- सीलबंद धूल-प्रूफ और जल-प्रूफ: हब के अंदर एकीकृत, अच्छी जंग प्रतिरोध के साथ बारिश और कीचड़ का प्रतिरोध।
- हल्के वजन और श्रम-बचत: कॉम्पैक्ट हल्के गियर सवारी के प्रतिरोध को कम करते हैं।
- रखरखाव मुक्त डिजाइनः नियमित रखरखाव की आवश्यकता के बिना स्थायी आंतरिक वसा स्नेहन।
- अत्यधिक बहुमुखी प्रतिभाः आसान प्रतिस्थापन के लिए अधिकांश आंतरिक 3-गति केंद्रों के साथ संगत।
- शांत और चिकनीः सटीक दांत प्रोफ़ाइल चिकनी जाल और कम शोर प्रदान करता है।
- लागत प्रभावी: वर्गीकृत सामग्री विकल्प घरेलू, निर्यात और रखरखाव परिदृश्यों को कवर करते हैं।
हमें क्यों चुनें?
- 7-अक्ष सीएनसी पीसनेः हम उच्च परिशुद्धता 7-अक्ष सीएनसी पीसने की मशीनों को अपनाते हैं, ±5μm के रूप में तंग सहिष्णुता रखते हैं, यह सुनिश्चित करते हैं कि गियर चुपचाप, सुचारू रूप से और उत्कृष्ट स्थायित्व के साथ चलें।
- प्रबल तकनीकी विशेषज्ञता:हमारी मूल अनुसंधान एवं विकास टीम में डॉक्टरेट और मास्टर डिग्री प्राप्त करने वाले पेशेवर शामिल हैं जो सर्पिल बेवल गियर तकनीक में विशेषज्ञ हैं, जो जटिल परियोजनाओं के लिए मजबूत तकनीकी सहायता प्रदान करते हैं।
- कठोर परीक्षण और उच्च परिशुद्धताः सभी गियर ग्लीसन माप प्रणाली के साथ 100% निरीक्षण से गुजरते हैं। हम दांत प्रोफाइल और दिशा त्रुटियों पर सख्त नियंत्रण के साथ डीआईएन 6 ग्रेड सटीकता प्राप्त कर सकते हैं,हमारी गुणवत्ता को उद्योग के अग्रणी स्तर पर बनाए रखना.
- उच्च संचरण दक्षता:हमारे गियर डिजाइन 300 तक के एकल चरण में कमी अनुपात का समर्थन करते हैंः1, वास्तविक ट्रांसमिशन दक्षता 95% से अधिक तक पहुंचती है, जो ऊर्जा उपयोग में काफी सुधार करती है।
- उत्कृष्ट स्थायित्व और लागत दक्षता:हमारे गियर 40% कम जीवन चक्र लागत और 0.5% से कम विफलता दर प्रदान करते हैं, स्थिर दीर्घकालिक संचालन और कम रखरखाव लागत सुनिश्चित करते हैं।
- त्वरित प्रतिक्रिया और कम समयःहमारी डिजिटलीकृत उत्पादन प्रक्रिया के समर्थन से, हम वितरण चक्र को केवल 20 कार्य दिवसों तक कम करने में सक्षम हैं, जिससे आपको परियोजना विकास और लॉन्च में तेजी लाने में मदद मिलती है।
- पेशेवर कस्टम डिजाइन क्षमताः हम आपके वास्तविक कार्य स्थितियों के आधार पर उच्च-कटौती, उच्च-गति, भारी-भार, कम शोर, और विशेष छोटे-दांत प्रोफाइल की आवश्यकता वाले अनुप्रयोगों के लिए पूरी तरह से अनुकूलित गियर समाधान प्रदान करते हैं।
