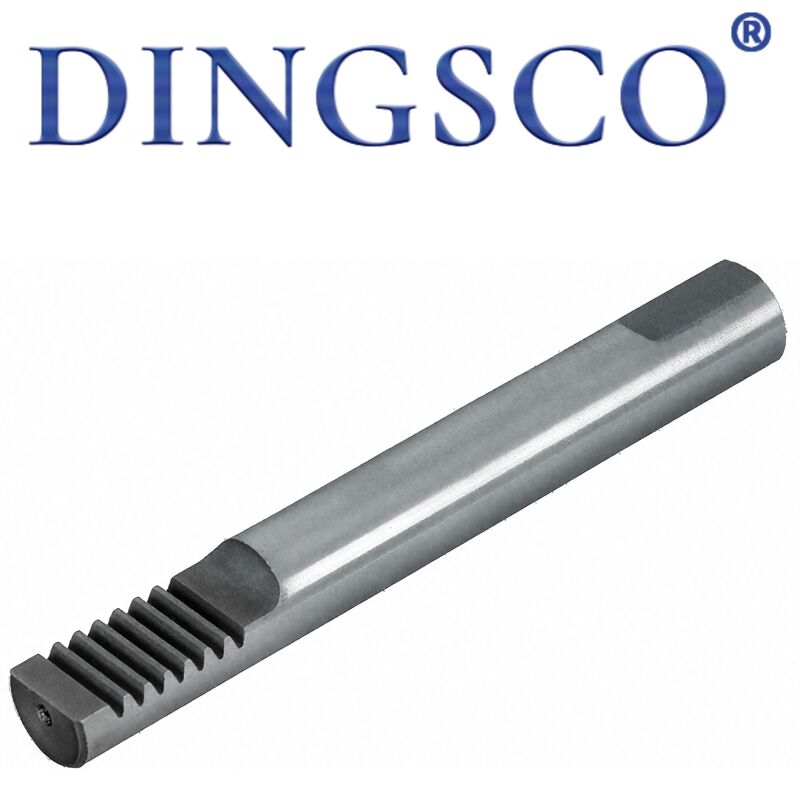

ऑटोमोटिव ट्रांसमिशन गियर के लिए उच्च-सटीकता ग्रेट वॉल मोटर गियर

ऑटोमोटिव ट्रांसमिशन गियर के लिए उच्च परिशुद्धता वाले ग्रेट वॉल मोटर गियर

ग्रेट वॉल मोटर (GWM) गियर उच्च परिशुद्धता वाले ऑटोमोटिव ट्रांसमिशन गियर हैं जिन्हें स्वतंत्र रूप से GWM Hive Transmission द्वारा विकसित किया गया है, विशेष रूप से 7DCT/9DCT/9AT/DHT ट्रांसमिशन और ड्राइव अक्षों के लिए डिज़ाइन किया गया है,ट्रांसमिशन गियर सहित पूर्ण श्रेणियों को कवर करने वाला, अंतिम ड्राइव गियर, डिफरेंशियल गियर और सर्पिल कॉवल गियर। एयरोस्पेस-ग्रेड सामग्री और सटीक गर्मी उपचार को अपनाकर, वे ईंधन, हाइब्रिड और शुद्ध इलेक्ट्रिक प्लेटफार्मों के लिए उपयुक्त हैं,सभी जीडब्ल्यूएम ब्रांडों (हवल) का समर्थन करने वाला कोर, WEY, ORA, Tank, आदि), जो GWM powertrains में कुशल ट्रांसमिशन, कम शोर, चिकनी और उच्च भार क्षमता के लिए प्रमुख घटक के रूप में कार्य करते हैं।

उत्पाद की विशेषताएं

• डीसीटी/एटी/हाइब्रिड ट्रांसमिशन को कवर करने वाली पूर्ण श्रृंखला, अनुदैर्ध्य/पारवर्ती प्लेटफार्मों को फिट करती है।
• ठीक ऊंचाई वाले दांत, सर्पिल दांत और ड्रम संशोधन, उत्कृष्ट NVH के साथ चिकनी संचरण।
• एयरोस्पेस ग्रेड कार्बोराइजिंग और शमन, कठोर सतह (HRC58-62) कठोर कोर के साथ, मजबूत प्रभाव प्रतिरोध।
• उच्च परिशुद्धता (आईएसओ ग्रेड 4-7), 0.9μm सीएमएम निरीक्षण, कोई शिफ्ट सदमे नहीं।
• हल्के मिश्र धातु, पारंपरिक गियर की तुलना में 15%-25% हल्का, उच्च दक्षता और ऊर्जा की बचत।
• उच्च/निम्न तापमान प्रतिरोध (-40°C~150°C), चरम परिस्थितियों और दीर्घकालिक भारी भार के अनुकूल।
• मॉड्यूलर और मानकीकृत डिजाइन, बहु-प्लेटफ़ॉर्म संगत, विफलता दर < 1%

तकनीकी पैरामीटर तालिका

कार्य सिद्धांत

• ट्रांसमिशन गियर्स: विभिन्न दांतों वाले गियर जोड़े, क्लच स्विचिंग के माध्यम से बहु-चरण अनुपात, गति में कमी और टोक़ में वृद्धि।
• सर्पिल बेवल गियर (फाइनल ड्राइव/डिफरेंशियल): 90° स्टेगर्ड शाफ्ट ड्राइव, क्षैतिज को ऊर्ध्वाधर शक्ति में परिवर्तित करें, बाएं/दाएं पहिया गति वितरित करें।
• संशोधन और जाल अनुकूलन: ड्रम संशोधन और ठीक ऊंचाई वाले दांत संपर्क अनुपात, समान भार वितरण, कम शोर और प्रभाव को बढ़ावा देते हैं।
• पावर पथः इंजन → इनपुट शाफ्ट → ट्रांसमिशन गियर → फाइनल ड्राइव → डिफरेंशियल → व्हील्स, कुशल आउटपुट पावर।

मुख्य अनुप्रयोग

• GWM 7DCT/9DCT और 9AT ट्रांसमिशन के लिए कोर ट्रांसमिशन पार्ट्स।
• टैंक/हवल/WEY अंतिम ड्राइव और अंतर के लिए सर्पिल क्वेवल गियर सेट।
• डीएचटी हाइब्रिड और शुद्ध इलेक्ट्रिक ड्राइव अक्षों के लिए कमी गियर।
• पिकअप, ऑफ-रोड, एसयूवी और यात्री कार ट्रांसमिशन के लिए समर्थन।
• एनईवी ई-अक्ष और वितरित ड्राइव सिस्टम के लिए उच्च-सटीक गियर।
• दाहिने हाथ से चलने वाले मॉडल और वैश्विक आपूर्ति श्रृंखला गियर।

उत्पाद के फायदे

• उच्च दक्षताः अधिकतम 98% दक्षता, 95.6% व्यापक, ईंधन की खपत 5%-8% कम।
• अल्ट्रा-लो शोरः ठीक ऊंचाई वाले दांत + संशोधन, एनवीएच 3-5dB कम, शांत सवारी।
• सुपर टिकाऊपन: एयरोस्पेस-ग्रेड प्रक्रिया, 250,000 किमी ओवरहाल-मुक्त, विफलता दर उद्योग से 1/3 कम है।
• अत्यधिक अनुकूलनः -40°C, 150°C, पठार और ऑफ-रोड स्थितियों पर स्थिर।
• हल्के वजनः 15%-25% वजन में कमी, बेहतर प्रतिक्रिया और कम ऊर्जा खपत।

उत्पादन प्रक्रिया

• कच्चे माल का निरीक्षण (अल्ट्रासोनिक परीक्षण) → 2. सटीकता/गर्म फोर्जिंग रिक्त स्थान
• पूर्व ताप उपचार (सामान्यीकरण) → 4. सीएनसी टर्निंग
• सीएनसी गियर हॉबिंग/फ्राइंग (ग्लेसन/क्लिंगेलनबर्ग) → 6. लीड संशोधन
• एसिटिलीन कार्ब्यूराइजिंग + इनर्ट गैस ड्यूशिंग (एयरोस्पेस ग्रेड)
• कम समय के लिए टेम्परिंग → 9. अंत/बोर सटीक पीसने
• सीएनसी गियर ग्राइंडिंग (ग्रेड 4 प्रेसिजन) → 11. डिबरिंग/क्लीनिंग/फेल डिटेक्शन
• CMM माप (Zeiss 0.9μm) → 13. जाली परीक्षण
• जंग-रोधी उपचार → 15. साफ-सुथरी असेंबली → 16. पैकेजिंग और भंडारण

स्थापना एवं संचालन

• स्थापना से पहले आवास, गियर और बीयरिंग साफ करें, अशुद्धियों और बोर को हटा दें।
• कड़ाई से नियंत्रण केंद्र दूरी, समानांतरता और लंबवतता, सहिष्णुता ≤0.005mm।
• बैकलैश (0.15-0.3 मिमी) और संपर्क पैटर्न (60%-80%) को समायोजित करें।
• GWM विशेष GL-5/MTF गियर तेल भरें, सही स्तर सुनिश्चित करें।
• बिना भार के 30 मिनट तक चलना, शोर, तापमान वृद्धि और रिसाव की जांच करना।
• क्रमिक भार परीक्षण, चिकनी शिफ्टिंग की पुष्टि, कोई प्रभाव और असामान्य ध्वनि नहीं।
• नियमित रूप से (5,000-10,000 किमी) तेल की गुणवत्ता, स्तर और गियर पहनने की जांच करें।
