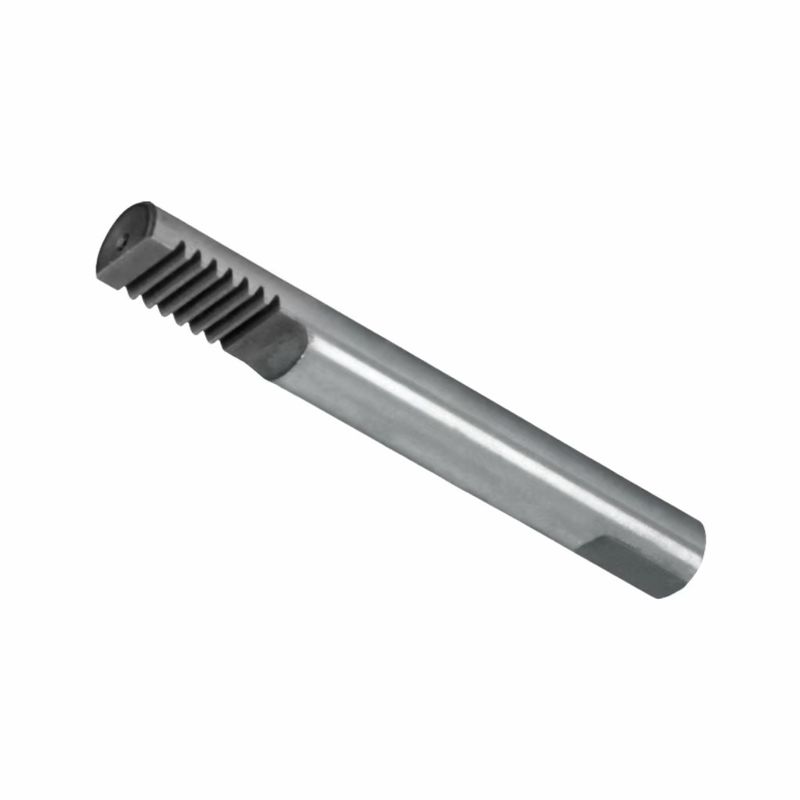

मोटर फोर्क स्टेप्ड शाफ्ट पावर शिफ्ट निष्पादन गियर ट्रांसमिशन के लिए

मोटर फोर्क स्टेप्ड शाफ्ट पावर शिफ्ट एग्जीक्यूशन फॉर गियर ट्रांसमिशन

Ⅰकार्यात्मक सिद्धांत - ट्रांसमिशन का "पावर-शिफ्ट एग्जीक्यूशन कैरियर"
ऑटोमोबाइल शिफ्ट फोर्क शाफ्ट ट्रांसमिशन का एक मुख्य सक्रिय घटक है, जो “शिफ्ट कमांड को एकीकृत करने और गियर-शिफ्टिंग ऑपरेशन को सक्रिय करने” के महत्वपूर्ण कार्यों को करता है:
1. भौतिक ट्रांसमिशन तर्क:यह शिफ्ट फोर्क और सिंक्रोनाइज़र के साथ सहयोग करता है। जब ड्राइवर शिफ्ट मैकेनिज्म (जैसे, गियर एंगेजमेंट, ड्राइव-मोड स्विचिंग) संचालित करता है, तो शिफ्ट फोर्क शाफ्ट शिफ्टिंग बल प्राप्त करता है। शिफ्ट फोर्क के माध्यम से, यह स्लाइडिंग गियर या सिंक्रोनाइज़र स्लीव को स्थानांतरित करने के लिए धकेलता है, इनपुट और आउटपुट शाफ्ट के बीच गियर-मेशिंग संबंध को बदलता है, जिससे गति-अनुपात समायोजन या ड्राइव-मोड संक्रमण प्राप्त होता है।
2. नियंत्रण तालमेल मूल्य:ग्रेट वॉल मोटर्स के हाइब्रिड और 4WD सिस्टम में, शिफ्ट फोर्क शाफ्ट को इलेक्ट्रॉनिक कंट्रोल यूनिट, क्लच और मोटर के साथ सटीक समन्वय करना चाहिए। सेंसर द्वारा फीड किए गए स्थिति संकेतों के माध्यम से, यह सुनिश्चित करता है कि “शिफ्ट टाइमिंग और पावर-ट्रांसफर सिंक्रोनाइज़ेशन” वाहन की समग्र बिजली मांगों के साथ संरेखित हो।

Ⅱग्रेट वॉल वाहन प्रणाली में मूल्य - बहु-परिदृश्य प्रदर्शन गारंटी
यह ग्रेट वॉल मोटर्स के ऑफ-रोड, नई-ऊर्जा और अन्य तकनीकी ढांचों के लिए तैयार किया गया है, जो विभेदित प्रदर्शन क्षमताओं का समर्थन करता है:
1. ऑफ-रोड परिचालन अनुकूलन क्षमता:टैंक श्रृंखला और Hi4-Z आर्किटेक्चर जैसे मॉडलों में, शिफ्ट फोर्क शाफ्ट उच्च-टॉर्क प्रभावों को सहन करता है, उच्च-गति और निम्न-गति 4WD मोड के बीच स्विच करने के लिए ट्रांसफर-केस गियर को सटीक रूप से सक्रिय करता है। एक उच्च-शक्ति डिजाइन के माध्यम से, यह ऑफ-रोड युद्धाभ्यास के दौरान “टॉर्क एम्प्लीफिकेशन और डिफरेंशियल लॉकिंग” कार्यों के विश्वसनीय निष्पादन को सुनिश्चित करता है, जटिल इलाकों में पारगम्यता चुनौतियों का समाधान करता है।
2. नई-ऊर्जा हाइब्रिड तालमेल:लेमन हाइब्रिड और Hi4 जैसे हाइब्रिड सिस्टम में, शिफ्ट फोर्क शाफ्ट “इंजन डायरेक्ट ड्राइव, इलेक्ट्रिक ड्राइव और हाइब्रिड मोड” के बीच स्विचिंग में भाग लेता है। इसकी प्रतिक्रिया गति और स्थिति सटीकता सीधे पावर-ट्रांसफर सिंक्रोनाइज़ेशन और ऊर्जा-खपत अनुकूलन की सुगमता को प्रभावित करती है।
3. विश्वसनीयता और स्थायित्व:ग्रेट वॉल मोटर्स के वाहन सभी-जलवायु और सभी-सड़क-स्थिति परिदृश्यों में संचालित होते हैं। शिफ्ट फोर्क शाफ्ट कठोर “नमक-स्प्रे, उच्च-और निम्न-तापमान, कंपन” परीक्षण से गुजरता है। यह चरम वातावरण (जैसे, - 40℃ चरम ठंड, रेगिस्तान-स्तर का उच्च तापमान) में शिफ्ट मैकेनिज्म के दीर्घकालिक स्थिर संचालन को सुनिश्चित करता है और शाफ्ट जाम या पहनने के कारण शिफ्ट खराबी को रोकता है।

Ⅲडिजाइन और विनिर्माण विशेषताएं - औद्योगिक-ग्रेड परिशुद्धता आवश्यकताएं
एक पेशेवर विनिर्माण दृष्टिकोण से, यह ऑटोमोटिव ट्रांसमिशन घटकों के लिए मुख्य मानकों को दर्शाता है:
1. संरचनात्मक डिजाइन तर्क:शाफ्ट बॉडी “शिफ्ट-फोर्क माउंटिंग लोकेशन और सेल्फ-लॉकिंग/इंटरलॉकिंग मैकेनिज्म स्लॉट” को एकीकृत करता है। टोपोलॉजिकल अनुकूलन के माध्यम से, यह “शक्ति, हल्के डिजाइन और स्थापना संगतता” को संतुलित करता है। उदाहरण के लिए, एक स्टेप्ड-शाफ्ट संरचना का उपयोग किया जाता है —— शाफ्ट का व्यास महत्वपूर्ण लोड-बेयरिंग अनुभागों पर मोटा होता है, जबकि गैर-लोड-बेयरिंग अनुभागों पर सामग्री कम हो जाती है। स्लॉट-स्थिति सटीकता को ±0.02 मिमी के भीतर नियंत्रित किया जाता है ताकि सेल्फ-लॉकिंग स्टील बॉल और शिफ्ट फोर्क के साथ संगतता सुनिश्चित हो सके।
2. सामग्री और प्रक्रियाएं:मिश्र धातु संरचनात्मक स्टील का चयन किया जाता है, जो प्रक्रिया से गुजरता है: “जाली ब्लैंक → मशीनिंग → हीट ट्रीटमेंट (कार्बराइजिंग और क्वेंचिंग) → सटीक पीस”। यह HRC58–62 की शाफ्ट-बॉडी सतह कठोरता प्राप्त करता है, जबकि कोर क्रूरता को बनाए रखता है। सीएनसी मशीनिंग जर्नल सिलिंड्रिसिटी और स्लॉट-स्थिति समानांतरता सुनिश्चित करता है, जो ग्रेट वॉल मोटर्स के ट्रांसमिशन की असेंबली-सटीक आवश्यकताओं को पूरा करता है।

डिंग्सको प्रेसिजन गियर सॉल्यूशंस — उपकरण ट्रांसमिशन में अग्रणी बल

मुख्य लाभ: अत्याधुनिक उपकरण × डिजिटल प्रक्रियाएं × पूर्ण-चक्र सेवाएं

एक अग्रणी सटीक गियर निर्माता के रूप में, डिंग्सको हमारे कई सीएनसी सात-अक्ष पांच-लिंकेज स्पाइरल बेवल गियर ग्राइंडिंग/मिलिंग मशीनों और ग्लेसन स्पाइरल बेवल कटर तकनीक के माध्यम से माइक्रो हाई-प्रिसिजन स्पाइरल बेवल गियर और हाइपोइड गियर के अनुकूलित उत्पादन में विशेषज्ञता रखता है। DIN 6 परिशुद्धता वर्ग (दांत प्रोफाइल त्रुटि ≤ ±5μm), 95%+ ट्रांसमिशन दक्षता, और अल्ट्रा-हाई रिडक्शन अनुपात के साथ, हम रोबोटिक्स, मोटर ड्राइव, नई ऊर्जा वाहनों और अधिक के लिए विश्वसनीय ट्रांसमिशन समाधान प्रदान करते हैं।

डिंग्सको क्यों चुनें?
✅ उच्च परिशुद्धता:DIN 6 ग्रेड सटीकता प्राप्त करना, दांत प्रोफाइल त्रुटियों को नियंत्रित करने में उद्योग का नेतृत्व करना।

✅ उच्च दक्षता:300:1 तक के एकल-चरण रिडक्शन अनुपात के साथ, और 95% से अधिक की ट्रांसमिशन दक्षता।

✅ स्थायित्व: 40% कम जीवनचक्र लागत, <0.5% विफलता दर।
✅ तेज़ प्रतिक्रिया:डिजिटल प्रक्रिया डिलीवरी चक्र को 20 कार्य दिवसों तक छोटा कर सकती है।

गियर अनुकूलन प्रस्तावों और 3डी मेशिंग सिमुलेशन के लिए जल्द ही हमसे संपर्क करें!
