उत्पाद विवरण:
|
| सामग्री: | 40Cr/40CrMo स्टील | आकार: | बेलनाकार गियर, कुंडलित गियर |
|---|---|---|---|
| टूथ प्रोफाइल: | ग्लीसन प्रकार | प्रसंस्करण: | पीसना, हॉबिंग, मिलिंग |
| ताप उपचार: | एनीलिंग, सामान्यीकरण, शमन, टेम्परिंग और टेम्परिंग | सेवा: | अनुकूलित |
| आवेदन: | यांत्रिक घटक | टोक़ क्षमता: | 1000 एनएम |
| शाफ्ट परिधि: | आवेदन के आधार पर भिन्न होता है | परिचालन तापमान: | 0-100 डिग्री सेल्सियस |
| गियर की स्थिति: | बाहरी गियर | दांत सटीकता ग्रेड: | आईएसओ 6-7 ग्रेड |
| प्रमुखता देना: | गियरबॉक्स सिलेंडर गियर,मशीन टूल्स 40Cr बेलनाकार गियर,40Cr बेलनाकार गियर |
||

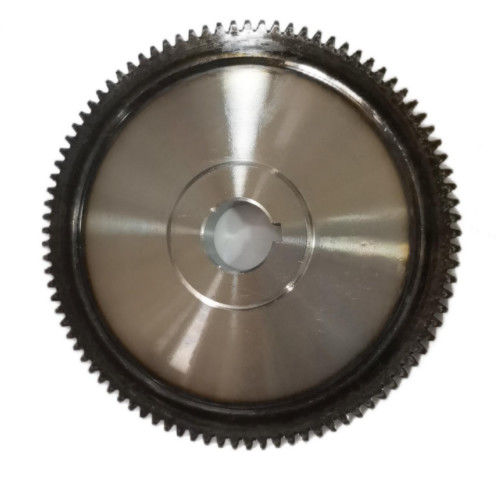

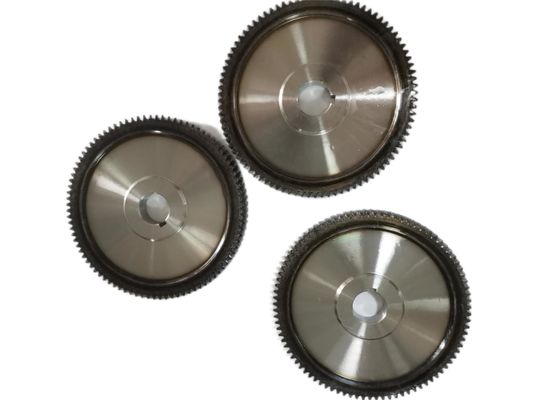

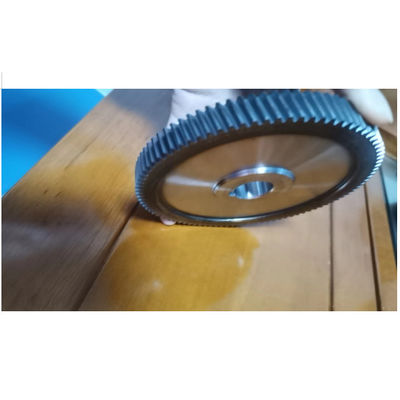

40Cr बेलनाकार गियर गियरबॉक्स और मशीन टूल्स के लिए हेलिकल गियर
इसमें अच्छे यांत्रिक गुण हैं, मध्यम भार और गति अनुप्रयोगों के लिए उपयुक्त हैं।
बेलनाकार गियर हेलिकल गियर के लक्षण:
1हेलिकल गियर ट्रांसमिशन मूल रूप से स्पर गियर ट्रांसमिशन के समान है। मुख्य अंतर यह है कि हेलिकल गियर में हेलिक्स कोण β होता है। इस कोण का अक्षीय बल Fa पर सीधा प्रभाव पड़ता है,और Fa tgβ के आनुपातिक है.
2इसलिये कि असर अत्यधिक अक्षीय बल के अधीन न हो, हेलिकल सिलेंडर गियर के हेलिक्स कोण β बहुत बड़ा नहीं होना चाहिए।हेलिकल गियर की विशेषताएं इतनी स्पष्ट नहीं होंगीआमतौर पर, β का मान 8°~20° होता है, और 8°~15° आमतौर पर प्रयोग किया जाता है। कुछ डिजाइनों में, β बढ़ने की प्रवृत्ति रखता है, और कुछ 25° तक भी पहुंचते हैं।
40Cr स्टील की ताप उपचार विशेषताएंः
140Cr स्टील मध्यम कार्बन मिश्र धातु का स्टील है, जो मध्यम भार सहन करने वाले यांत्रिक भागों के निर्माण के लिए उपयुक्त है और मध्यम गति पर काम करता है, जैसे कि मशीन टूल्स पर गियर, शाफ्ट, कीड़े आदि।
240Cr स्टील की ताप उपचार प्रक्रिया में एनीलिंग, नॉर्मलाइजिंग, सख्त करना, टेम्परिंग और टेम्परिंग शामिल है, जो गियर के प्रदर्शन को सुनिश्चित करने के लिए आवश्यक हैं।हीट ट्रीटमेंट प्रक्रिया का डिजाइन गियर के विशिष्ट अनुप्रयोग और कार्य स्थितियों के अनुसार अलग होना चाहिए.
3सामान्यीकरण प्रारंभिक गर्मी उपचार का हिस्सा है, और हीटिंग तापमान आमतौर पर Ac3 (स्टील का महत्वपूर्ण तापमान) से 30 से 50 डिग्री ऊपर होता है।सामान्य तापमान आमतौर पर Ac3 से 50 से 100 डिग्री ऊपर होता है, और विशिष्ट तापमान सीमा लगभग 850 से 900 डिग्री है। एक निश्चित लचीलापन बनाए रखते हुए स्टील की कठोरता और ताकत बढ़ाने के लिए quenching और टेम्परिंग प्रक्रिया का उपयोग किया जाता है।
गियर डिजाइन तत्वः
गियर को डिजाइन करते समय कई कारकों पर विचार करना आवश्यक होता है, जिनमें दांतों का आकार, मॉड्यूल, दबाव कोण, दांतों की ऊंचाई, दांतों की जड़ की ऊंचाई, दांतों की संख्या आदि शामिल हैं।दबाव कोण एक महत्वपूर्ण पैरामीटर है, जो संदर्भ रेखा के सामान्य के सापेक्ष गियर दांत के झुकाव कोण को निर्धारित करता है। आम तौर पर 20 डिग्री के दबाव कोण का उपयोग किया जाता है,लेकिन अन्य मूल्यों को भी विशिष्ट अनुप्रयोगों के अनुसार चुना जा सकता हैदांतों की जड़ जितनी बड़ी होगी, दांतों की जड़ उतनी ही चौड़ी होगी, जिससे गियर की ताकत में सुधार होगा।
मॉड्यूल का चयनः
मॉड्यूल मूल तत्व है जो गियर दांतों के आकार को इंगित करता है। मॉड्यूल का चयन गियर के भार और घूर्णन गति पर निर्भर करता है। आम तौर पर बोलते हुए,भार जितना अधिक होगा और गियर की घूर्णन गति उतनी ही तेज होगी।, मॉड्यूल के लिए मानक मान हैं,और उपयुक्त मॉड्यूल विशिष्ट आवेदन और आवश्यकताओं के अनुसार चुना जा सकता है.
40Cr सर्पिल बेवल गियर पैरामीटरः
| उत्पाद | 40Cr बेलनाकार गियर गियरबॉक्स और मशीन टूल्स के लिए हेलिकल गियर |
| सामग्री | 40Cr/40CrMo |
| आकार | बेलनाकार गियर/ हेलिकल गियर/ स्पर गियर |
| गियर दांतों का निर्माण | पीसने, कुचलने, पीसने |
| मॉड्यूल (M) | ≤4 |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | एनीलिंग, नॉर्मलाइजिंग, स्यूचिंग, टेम्परिंग और टेम्परिंग |
| कठोरता | सूखना और ताड़ना ((32-36HRC) |
हमारे बारे में:
1हमारी कंपनी को पूर्व में चांगशा डबल स्टार गियर इंडस्ट्रियल कं, लिमिटेड के नाम से जाना जाता था, जिसे 1994 में स्थापित किया गया था।यह मध्य दक्षिण विश्वविद्यालय के प्रोफेसर झेंग ताओ द्वारा स्थापित एक सीधे संबद्ध स्कूल-संचालित उद्यम है।, चीन में सर्पिल बेवल गियर पर एक आधिकारिक विशेषज्ञ।
कारखाने की तस्वीरें:
