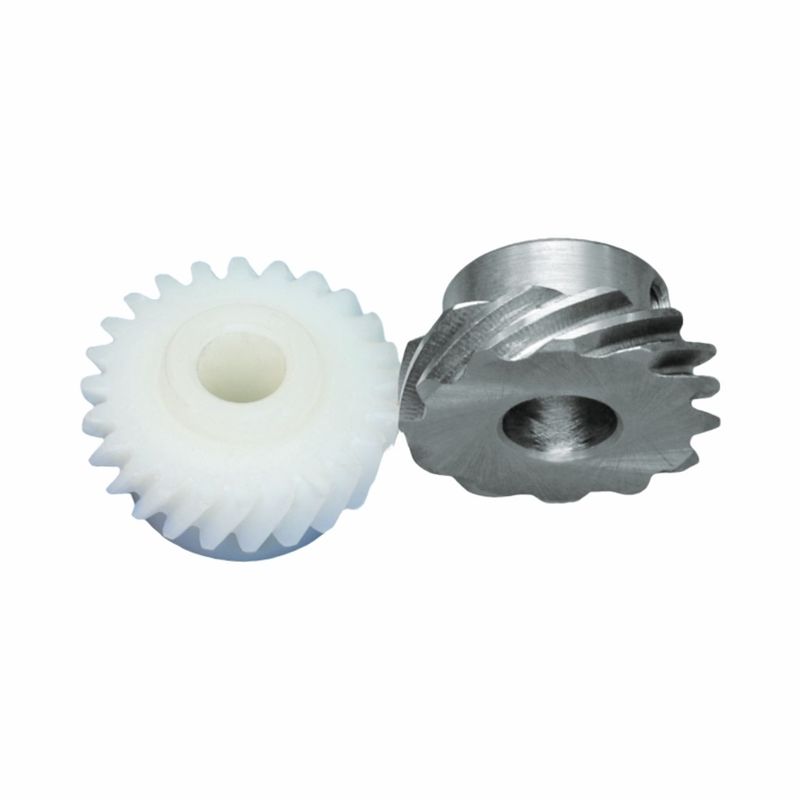

गैर-समानांतर शाफ्ट गति नियंत्रण के लिए स्थायी मशीन हेलिकल गियर युग्म

गैर-समानांतर शाफ्ट मोशन कंट्रोल के लिए लास्टिंग मशीन हेलिकल गियर पेयर

I. डिज़ाइन विशेषताएँ — गैर-समानांतर शाफ्ट के लिए हेलिकल गियर का सटीक तर्क
यह गैर-समानांतर शाफ्ट के लिए हेलिकल गियर का एक जोड़ा है। मुख्य डिज़ाइन “स्थानिक ट्रांसमिशन दक्षता और गति की सुगमता” पर केंद्रित है:
1. दांत प्रोफाइल और मेशिंग सिद्धांत
45° हेलिक्स कोण हेलिकल दांत अपनाना, दांत की सतह एक हेलिकल रेखा में वितरित होती है। मेशिंग के दौरान, दांत की सतहों का संपर्क क्षेत्र धीरे-धीरे बदलता है। स्पर गियर की तुलना में, ट्रांसमिशन प्रभाव 60% से अधिक कम हो जाता है, और शोर ≤75dB है (लास्टिंग मशीन वर्कशॉप की शोर-कमी आवश्यकता को पूरा करना)। गैर-समानांतर शाफ्ट लेआउट (दो शाफ्ट लंबवत/प्रतिच्छेदित हैं) बेवल गियर की जगह ले सकता है, ट्रांसमिशन तंत्र के आयतन को 30% तक कम कर सकता है, और लास्टिंग मशीन के कॉम्पैक्ट आंतरिक स्थान के लिए उपयुक्त है।
2. ज्यामितीय पैरामीटर मिलान
गियर मॉड्यूल, दांतों की संख्या और दबाव कोण को सटीक रूप से मिलाया जाना चाहिए। दांत की सतह पर लोड वितरण को संशोधन के माध्यम से अनुकूलित किया जाता है। यह सुनिश्चित करता है कि लास्टिंग मशीन के उच्च-आवृत्ति स्टार्ट-स्टॉप (फीडिंग-सिलाई चक्र) के दौरान गियर का सेवा जीवन 8000-12000 घंटे तक पहुंच जाता है (साधारण स्पर गियर से कहीं अधिक)।

II. सामग्री चयन — “धातु + इंजीनियरिंग प्लास्टिक” का कार्यात्मक तालमेल
ड्राइविंग गियर (धातु) और संचालित गियर (नायलॉन) का सामग्री संयोजन एक विशिष्ट “शक्ति - शोर में कमी” कार्यात्मक पूरक डिज़ाइन है:
1. धातु गियर (ड्राइविंग गियर)
20CrMnTi मिश्र धातु संरचनात्मक स्टील का चयन किया जाता है और दांत की सतह को पहनने-प्रतिरोधी और प्रभाव-प्रतिरोधी बनाने के लिए कार्बराइजिंग और क्वेंचिंग (कठोरता HRC58 - 62) से गुजरता है, और लास्टिंग मशीन की सिलाई प्रक्रिया के दौरान 50-200N·m के तात्कालिक टॉर्क का सामना कर सकता है (सोल सिलाई का रुक-रुक कर लोड)।
2. नायलॉन गियर (संचालित गियर)
PA66 + ग्लास फाइबर-प्रबलित नायलॉन अपनाया गया है। इसका घनत्व स्टील का केवल 1/7 है। हल्का होने के साथ-साथ, इसमें स्व-चिकनाई गुण होते हैं, जो ट्रांसमिशन ऊर्जा की खपत को 15% तक कम करते हैं। इसके अलावा, नायलॉन का लोचदार मापांक कम होता है, जो मेशिंग प्रभाव को अवशोषित कर सकता है और लास्टिंग मशीन के कंपन को और कम कर सकता है।

III. अनुकूलन परिदृश्य — लास्टिंग मशीन का “ट्रांसमिशन जॉइंट” का मूल्य
लास्टिंग मशीन (जूता बनाने और सिलाई उपकरण) में, गियर का यह सेट “पावर डिस्ट्रीब्यूशन + मोशन कंट्रोल” के मुख्य कार्यों को करता है:
1. पावर ट्रांसमिशन चेन
यह सर्वो मोटर और फीडिंग/सिलाई तंत्र को जोड़ता है, और गियर रिडक्शन और टॉर्क वृद्धि के माध्यम से, मोटर के उच्च-गति रोटेशन को फीडिंग व्हील के स्थिर फीडिंग में परिवर्तित करता है, जो जूते के ऊपरी सिलाई की समान सिलाई सुनिश्चित करता है।
2. मोशन कंट्रोल परिशुद्धता
हेलिकल गियर की चिकनी मेशिंग विशेषताएं, लास्टिंग मशीन के पीएलसी नियंत्रण प्रणाली के साथ मिलकर, ≤± 0.2 मिमी की फीडिंग लंबाई परिशुद्धता प्राप्त कर सकती हैं (विभिन्न प्रकार के जूतों की सिलाई आवश्यकताओं को पूरा करना)। और गियर रिवर्सिंग प्रतिक्रिया समय ≤0.1s है, जो लास्टिंग मशीन की उच्च गति सिलाई के दौरान तेजी से स्टार्ट-स्टॉप का समर्थन करता है।

गैर-समानांतर शाफ्ट के लिए हेलिकल गियर का यह जोड़ा, सटीक दांत प्रोफाइल डिज़ाइन और कार्यात्मक सामग्री संयोजन के साथ, लास्टिंग मशीन की स्थानिक ट्रांसमिशन और स्थिर सिलाई आवश्यकताओं को सटीक रूप से पूरा करता है। यह न केवल लास्टिंग मशीन के लिए कुशल और सटीक सिलाई प्राप्त करने के लिए “ट्रांसमिशन जॉइंट” है, बल्कि हल्के औद्योगिक उपकरणों के ट्रांसमिशन क्षेत्र में “मानकीकरण + अनुकूलन” की विकास दिशा का भी प्रतिनिधित्व करता है — छोटे घटकों के तकनीकी अनुकूलन के माध्यम से जूता बनाने के उद्योग के प्रक्रिया उन्नयन और लागत नियंत्रण का समर्थन करना।

DINGSCO सटीक गियर समाधान— उपकरण ट्रांसमिशन में अग्रणी बल

मुख्य लाभ: अत्याधुनिक उपकरण × डिजिटल प्रक्रियाएँ × पूर्ण-चक्र सेवाएँ


एक अग्रणी सटीक गियर निर्माता के रूप में, DINGSCO हमारे कई CNC सात-अक्ष पांच-लिंकेज स्पाइरल बेवल गियर ग्राइंडिंग/मिलिंग मशीनों और ग्लेसन स्पाइरल बेवल कटर तकनीक के माध्यम से माइक्रो हाई-प्रिसिजन स्पाइरल बेवल गियर और हाइपोइड गियर के अनुकूलित उत्पादन में विशेषज्ञता रखता है। DIN 6 परिशुद्धता वर्ग (दांत प्रोफाइल त्रुटि ≤ ±5μm), 95%+ ट्रांसमिशन दक्षता, और अल्ट्रा-हाई रिडक्शन अनुपात के साथ, हम रोबोटिक्स, मोटर ड्राइव, नई ऊर्जा वाहनों और अधिक के लिए विश्वसनीय ट्रांसमिशन समाधान प्रदान करते हैं।

DINGSCO क्यों चुनें?
✅ उच्च परिशुद्धता: DIN 6 ग्रेड सटीकता प्राप्त करना, दांत प्रोफाइल त्रुटियों को नियंत्रित करने में उद्योग का नेतृत्व करना।

✅ उच्च दक्षता: 300:1 तक का सिंगल-स्टेज रिडक्शन अनुपात, और 95% से अधिक की ट्रांसमिशन दक्षता।

✅ स्थायित्व: 40% कम जीवनचक्र लागत, <0.5% विफलता दर।
✅ त्वरित प्रतिक्रिया: डिजिटल प्रक्रिया डिलीवरी चक्र को 20 कार्य दिवसों तक छोटा कर सकती है।

गियर अनुकूलन प्रस्तावों और 3D मेशिंग सिमुलेशन के लिए जल्द ही हमसे संपर्क करें!
