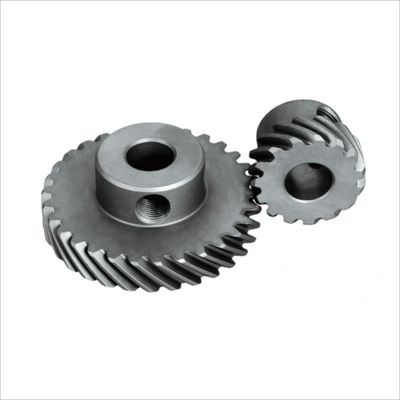

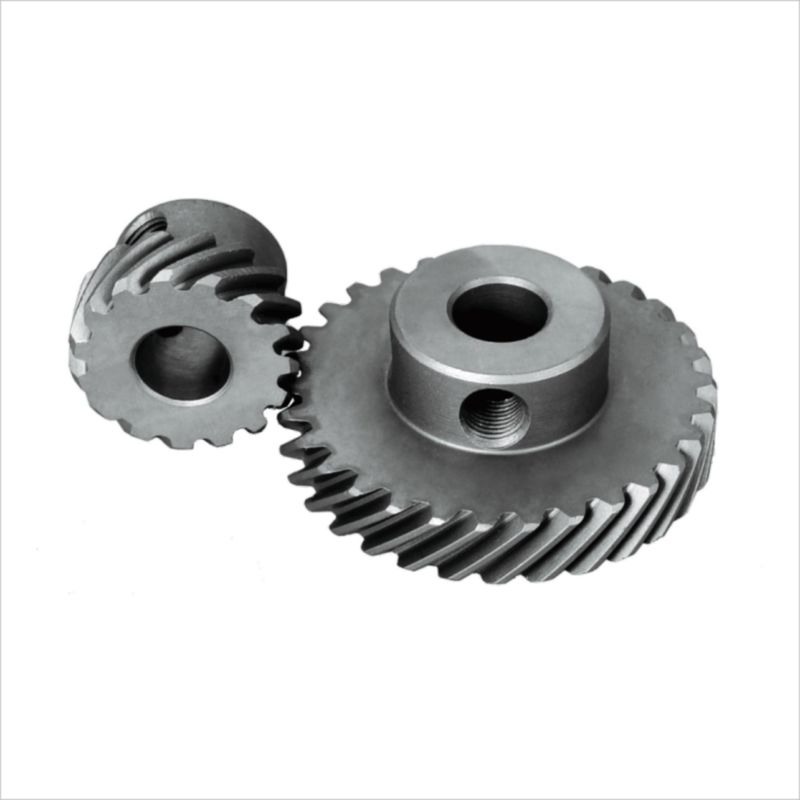

सिलेंडर गियर हाई स्पीड ट्रांसमिशन औद्योगिक सिलाई मशीन गियर
बेलनाकार गियर की विशेषताएं क्या हैं?
दांत प्रोफ़ाइलः बेलनाकार गियर में दांत होते हैं जो गियर की परिधि के चारों ओर बेलनाकार आकार में काट दिए जाते हैं। बेलनाकार गियर के लिए सबसे आम दांत प्रोफ़ाइल इनवोल्यूट प्रोफ़ाइल है,जो सुचारू और कुशल शक्ति संचरण प्रदान करता है.
मॉड्यूल और पिचः बेलनाकार गियर को उनके मॉड्यूल (मीट्रिक) या पिच (इम्पीरियल) द्वारा निर्दिष्ट किया जाता है, जो दांतों के आकार और दूरी को परिभाषित करता है।मॉड्यूल या पिच सिस्टम में अन्य गियर के साथ उचित गियर जाल और संगतता सुनिश्चित करने के लिए महत्वपूर्ण है.
दबाव कोणः दबाव कोण गियर दांत प्रोफाइल के स्पर्श और गियर गियर के बीच बल की दिशा का प्रतिनिधित्व करने वाली रेखा के बीच का कोण है।बेलनाकार गियर के लिए सबसे आम दबाव कोण 20 डिग्री है (आमतौर पर "मानक" दबाव कोण के रूप में जाना जाता है).
गियर अनुपातः बेलनाकार गियर का गियर अनुपात ड्राइविंग गियर पर दांतों की संख्या और ड्राइव गियर पर दांतों की संख्या के अनुपात से निर्धारित किया जाता है।गियर अनुपात गियर के बीच गति और टोक़ संचरण को प्रभावित करता है.
हमें क्यों चुना?
1अंतर्राष्ट्रीय स्तर पर, पावर ट्रांसमिशन गियर डिवाइस लघुकरण, उच्च गति और मानकीकरण की दिशा में विकसित हो रहे हैं। हम उच्च गुणवत्ता वाले छोटे मॉड्यूल गियर के लिए समर्पित विशेषज्ञ हैं।हमारे कारखाने 1994 में स्थापित किया गया था और उद्योग के अनुभव के 30 साल है.
2हमारी कंपनी के पास वर्तमान में एक डॉक्टरेट (चीन गियर मानकीकरण तकनीकी समिति का सदस्य) और एक स्नातक छात्र है जो कंक्रीट गियर अनुसंधान में लगे हुए हैं।हम सर्पिल कंक्रीट गियर के डिजिटल बंद-लूप निर्माण के लिए सॉफ्टवेयर का एक पूरा सेट है, गियर आर एंड डी, डिजाइन, ताकत सत्यापन और उच्च परिशुद्धता गियर विनिर्माण में माहिर है।
3हमारी कंपनी के पास उन्नत उत्पादन उपकरण और परीक्षण उपकरण का एक पूरा सेट है जैसे कई सीएनसी 7-अक्ष 5-लिंकेज सर्पिल बीवल गियर ग्राइंडिंग और गियर फ्रीजिंग मशीनें।इसने उपयोगकर्ताओं के लिए उच्च गुणवत्ता वाले उत्पाद विकसित किए हैं जैसे कि उच्च कमी अनुपात, उच्च गति, भारी भार, कम शोर, और दांतों की कम संख्या, जो उद्योगों की उच्च गुणवत्ता वाले गियर की जरूरतों को पूरा कर सकते हैं जैसे कि रेड्यूसर, औद्योगिक रोबोट, औद्योगिक सिलाई मशीन,और मॉडल विमान.
| सिलेंडर गियर हाई स्पीड ट्रांसमिशन औद्योगिक सिलाई मशीन गियर |
| विनिर्देश |
| सामग्री |
20CrMnTi, 42CrMo, 45# आदि |
| आकार |
बेलनाकार |
| कठोरता |
कठोर |
| सतह |
उज्ज्वल |
| दबाव कोण |
20°, यह भी अनुकूलित किया जा सकता है |
| सटीकता का स्तर |
आईएसओ 6-7 ग्रेड |
| मॉड्यूल (M) |
≤4 |
| ताप उपचार |
कार्बोराइजिंग, शमन, कार्बोनाइटिंग, उच्च आवृत्ति, शमन, टेम्परिंग आदि |
| प्रसंस्करण |
फोर्जिंग, हबिंग, शेपिंग, शेविंग, मिलिंग आदि |
| आवेदन |
औद्योगिक सिलाई मशीन गियर
|
उन्नत विनिर्माण उपकरण
डीएच के पास कई सीएनसी 7-अक्ष 5-लिंकेज सर्पिल कंक्रीट गियर ग्राइंडिंग मशीनें और गियर फ्रीजिंग मशीनें हैं जो उच्च-कटौती अनुपात हाइपोइड और क्रॉस-हार्ड दांत युग्मन को संसाधित कर सकती हैं।
उन्नत परीक्षण उपकरण
गियर पिच सटीकता का पता लगाने, दांत प्रोफ़ाइल त्रुटि का पता लगाने और दांत प्रोफ़ाइल त्रुटियों के विपरीत सुधार को पूरा करने के लिए एक उच्च परिशुद्धता गियर माप केंद्र का उपयोग करें।
व्यावसायिक सॉफ्टवेयर
हमारे कारखाने में सर्पिल कंक्रीट गियर के डिजिटल क्लोज-लूप विनिर्माण का एहसास करने के लिए सॉफ्टवेयर का एक पूरा सेट है, गियर डिजाइन, शक्ति गणना, संपर्क विश्लेषण, उपकरण गणना जैसे कार्य,दांत प्रोफ़ाइल त्रुटि उलटमशीनिंग विधियों में पांच औजारों का मशीनिंग (निश्चित सेटिंग) और टेपर का जी-प्लेट, सर्पिल प्रारूप झुकाव (एसएफटी) विधि और साइक्लोइड इक्विडेप की हाइपोइड प्रारूप झुकाव (एचएफटी) विधि आदि शामिल हैं।
