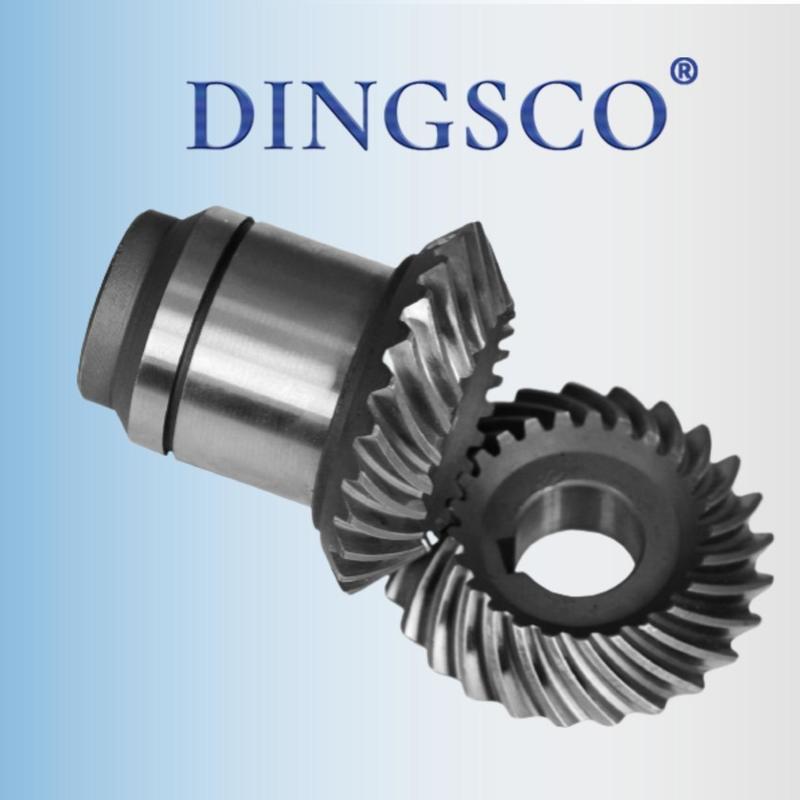

90° स्पाइरल शंक्वाकार गियर प्रभाव को कम करने के लिए प्रगतिशील जाल
सर्पिल बेवल गियर के सेट का विश्लेषण संरचना, कार्य सिद्धांत, प्रदर्शन और अनुप्रयोगों जैसे आयामों से किया जा सकता है।इनका डिजाइन और विशेषताएं औद्योगिक ट्रांसमिशन परिदृश्यों के लिए अत्यधिक अनुकूलित हैं.g, KF श्रृंखला केवेल गियर रिड्यूसर):
I. संरचनात्मक विशेषताएंः सर्पिल दांत प्रोफाइल + शंकु आधार
1दांत प्रोफाइल डिजाइनःदांत की रेखा शंकुयुक्त जनरेटर के चारों ओर घुमावदार होती है, जिससे एक घुमावदार दांत सतह बनती है।
2ज्यामितीय संबंध:दोनों गियरों के पिच कोनों के शिखर समान होते हैं, और शाफ्ट का कोण आमतौर पर 90° होता है (सही कोण ट्रांसमिशन के अनुकूल) ।
3प्रसंस्करण चिह्न:दांतों की सतह के हेलिक्स कोण और दबाव कोण जैसे मापदंड जाल की विशेषताओं को निर्धारित करते हैं।
ट्रांसमिशन सिद्धांतः सही कोण शक्ति रूपांतरण के लिए प्रगतिशील जाल
1जाल मोडःघुमाव के दौरान घुमावदार दांत की सतहें "प्रगतिशील रूप से संपर्क" करती हैं (दांत के अंत से पूरे दांत तक धीरे-धीरे जाली लगती है, फिर विघटित होती है),सीधे दांतों के "तत्काल रेखा संपर्क" के बजाय, प्रभाव को काफी कम करता है।
2. शक्ति दिशा परिवर्तनःशंकु आकार के दांत प्रोफाइल के जाल के माध्यम से,इनपुट शाफ्ट के क्षैतिज/ऊर्ध्वाधर घूर्णन को आउटपुट शाफ्ट के ऊर्ध्वाधर/ऊर्ध्वाधर घूर्णन में परिवर्तित किया जाता है (दांत अनुपात का उपयोग करके गति में कमी/वृद्धि प्राप्त करते हुए).
III. प्रदर्शन लाभः सीरियल प्रतिस्पर्धात्मकता सीधे दांतों को पार करती है
| तुलना आयाम | सर्पिल बेवल गियर | सीधे बेवल गियर |
|---|---|---|
| स्थिरता | प्रगतिशील जाल उच्च गति पर भी न्यूनतम कंपन के साथ सुचारू संचालन को सक्षम बनाता है। | तत्काल जाली से महत्वपूर्ण प्रभाव और शोर होता है। |
| भार - वहन क्षमता | दांतों की सतहों में सतह से संपर्क होता है, जिससे टोक़ सहन करने की क्षमता 30%-50% बढ़ जाती है। | दांतों की सतहों पर रेखाओं का संपर्क होता है, जिससे वे थकान की विफलता के लिए प्रवण होते हैं। |
| शोर नियंत्रण | चिकनी जाली संचालन शोर को 10 से 15 डीबी तक कम करती है। | उच्च जाली प्रभाव तेज शोर का परिणाम होता है। |
| ट्रांसमिशन दक्षता | दांतों की सतहों पर कम स्लाइडिंग घर्षण 95%~98% की दक्षता देता है। | दक्षता लगभग 90%~93% है, जिससे ऊर्जा की खपत अधिक होती है। |
IV. अनुप्रयोग परिदृश्य: औद्योगिक से लेकर सटीक उपकरण तक
1औद्योगिक रेड्यूसर:जैसे कि केएफ श्रृंखला के क्विवल गियर रिड्यूसर, जो कि सही कोण दिशा परिवर्तन + गति में कमी और टोक़ में वृद्धि के लिए जिम्मेदार हैं, जो मशीन टूल्स, कन्वेयर लाइनों जैसे भारी भार परिदृश्यों के लिए अनुकूलित हैं,और खनन मशीनरी.
2मोटर वाहन क्षेत्र:अंतर (व्हील अंतर गति + दाएं कोण ट्रांसमिशन प्राप्त करना), चार पहिया ड्राइव ट्रांसफर केस (आगे और पीछे की धुरी पर शक्ति वितरित करना) ।
3उच्च अंत उपकरण:हेलीकॉप्टर के मुख्य घटकों (उच्च गति, उच्च विश्वसनीयता), रोबोट जोड़ों (कम प्रतिक्रिया, उच्च स्थिरता) ।
4. सटीक उपकरण:चिकित्सा उपकरण, ऑप्टिकल उपकरण (कम कंपन और उच्च स्थिति सटीकता पर निर्भर) ।
V. डिजाइन और प्रसंस्करण: उच्च परिशुद्धता के पीछे तकनीकी बाधाएं
1प्रसंस्करण में कठिनाई: सर्पिल दांत प्रोफाइल को पीसने के लिए विशेष मशीन टूल्स की आवश्यकता होती है, दांत सतह पीसने की सटीकता ±5μm स्तर तक पहुंचती है; अन्यथा, जाल स्थिरता प्रभावित होती है।
2स्थापना की आवश्यकताएं:दोनों गियरों के पिच कोनों को सख्ती से संरेखित किया जाना चाहिए और अक्षीय/रेडियल रिक्त स्थानों को सटीक समायोजन की आवश्यकता होती है (0.1 मिमी से अधिक की त्रुटियों से पहनने और शोर में वृद्धि होगी) ।
3सामग्री और ताप उपचार:मिश्र धातु स्टील्स जैसे 20CrMnTi, 18CrNiMo7-6 आमतौर पर उपयोग किए जाते हैं, जिनकी दांतों की सतहों को कार्बोराइजिंग और बुझाने के माध्यम से HRC58 ~ 62 तक कठोर किया जाता है,जबकि गर्मी उपचार विकृति को नियंत्रित किया जाना चाहिए (विकृति 0 से अधिक.05 मिमी के परिणामस्वरूप स्क्रैपिंग) ।
KF रिड्यूसर के लिए अनुकूलन
▶कार्यात्मक मिलान: 90° शाफ्ट का कोण KF श्रृंखला के "राइट-एंगल ट्रांसमिशन" की आवश्यकता को पूरी तरह से फिट करता है।
▶प्रदर्शन संगतताःसर्पिल दांतों की उच्च भार क्षमता और कम शोर सीधे "भारी भार और स्थिर संचालन" की आवश्यकता वाले रेड्यूसर के औद्योगिक परिदृश्यों को पूरा करते हैं।
▶लचीला गति अनुपातःदांत अनुपात को समायोजित करके, यह KF श्रृंखला के लिए i=3~50 की गति अनुपात सीमा को कवर करता है।
संक्षेप में, सर्पिल कंक्रीट गियर, "सर्पिल दांत प्रोफाइल + शंकु आधार" के साथ, प्रगतिशील जाल के माध्यम से कुशल और स्थिर राइट-एंगल पावर ट्रांसमिशन प्राप्त करते हैं।वे औद्योगिक उपकरणों जैसे कि केएफ श्रृंखला के बेवल गियर रिड्यूसर के "कोर घटक" हैं, और उनके डिजाइन और निर्माण स्तर सीधे ट्रांसमिशन सिस्टम के प्रदर्शन की सीमा निर्धारित करते हैं।
